1 引言
目前FPGA大多采用基于查找表技术,主要由可编程输入/输出单元(IOB)、可编程逻辑单元(CLB)、可编程布线资源(PI)、配置用的SRAM、BlockRAM和数字延迟锁相环(DLL)等部分组成。对FPGA进行测试要对FPGA内部可能包含的资源进行结构分析,经过一个测试配置(TC)和向量实施(TS)的过程,把FPGA配置为具有特定功能的电路,再从应用级别上对电路进行测试,完成电路的功能及参数测试。

2 FPGA的配置方法
对FPGA进行配置有多种方法可以选择,包括边界扫描配置方法、Xilinx公司专用的SPI/BPI FLASH配置方法、System ACE配置方法、CPLD+第三方FLASH配置方法、系统直接加载配置向量的配置方法。边界扫描方法主要适合在线配置调试用,Xilinx专用Flash配置方法,每次只能在FLASH中存储一段配置码,不适合反复配置测试过程。System ACE方法需要专门的System ACE控制芯片和CF卡,应用比较麻烦。比较适合系统测试的主要是后两种方法。

2.1 测试系统直接配置方法
当采用的测试系统比较高级,比如Teradyne公司的UltraFLEX,该系统测试频率高达500MHz,测试通道数多达1024个,测试向量深度可达128M,可以使用系统直接加载二进制配置向量对FPGA进行配置。

能够在同一个操作流程中完成FPGA芯片的多次“配置-测试”过程。该方法操作简单,提高了FPGA芯片的测试效率,能够实现FPGA芯片的产业化测试。

2.2 CPLD+第三方FLASH的配置方法
当待测FPGA的配置代码比较大,而测试系统(ATE)向量深度不足时,可以采用CPLD+第三方FLASH的配置方法,其结构图如图1所示。

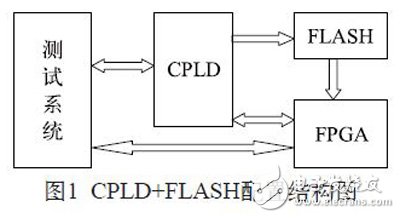

图1:CPLD+FLASH配置结构图



其中CPLD的设计是最重要的部分,它所实现的功能模块包括接口模块、控制模块、地址发生器模块。接口模块实现与测试系统的通信,接收测试系统指令并作相应处理,同时将工作状态反馈给测试系统;控制模块提供控制时序命令,操纵整个配置过程;地址发生器模块为读取闪存数据提供数据地址。CPLD内部各功能模块采用硬件描述语言实现。

Flash是配置文件的存储器件,预先将多段16进制格式配置文件烧写进Flash中。FPGA是系统中配置的目标器件。

本方法采用ATE控制CPLD读取FLASH中不同地址范围内的配置代码对FPGA进行配置,再在不掉电的情况下对配置好的FPGA进行功能和参数测试。

3 FPGA配置模式选择与配置码的生成

3.1 FPGA配置模式选择
FPGA的配置模式有多种,而且不同系列FPGA的配置模式有一定的差别,主要的配置模式有:主串模式、从串模式、主并模式、从并模式和边界扫描模式。通过设置三个模式选择管脚M0、M1、M2可以选择不同配置模式。配置模式如表1所示。

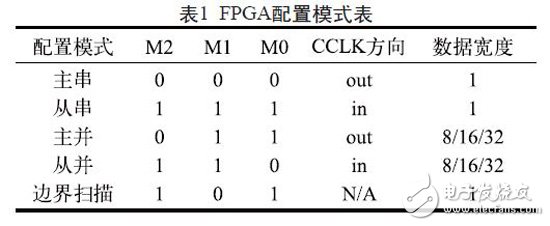

表1:FPGA配置模式表



用测试系统对FPGA进行测试大部分时间是用在配置上,配置时间根据配置码大小不同可达几毫秒到数十秒。为了提高配置速度,我们对FPGA进行配置选择从并模式,可以最大地节省测试配置时间。以Virtex-II系列FPGA为例,其从并配置模式原理图如图2所示。

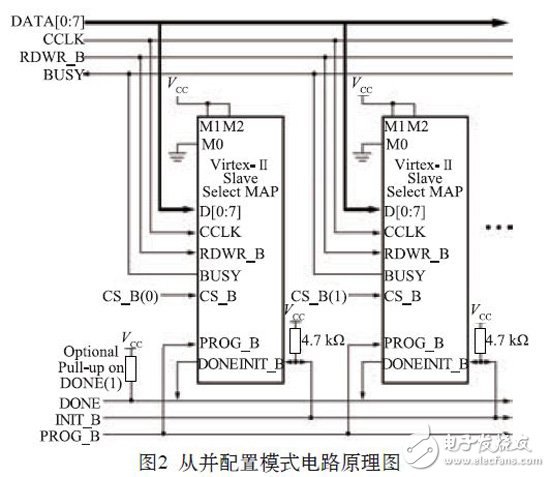

图2:从并配置模式原理图
