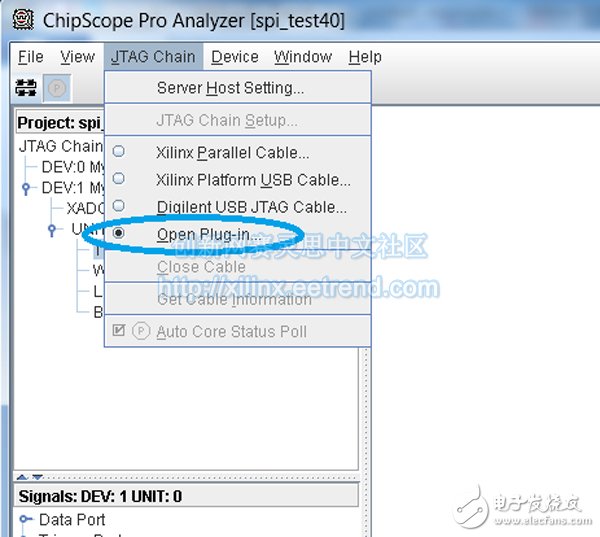

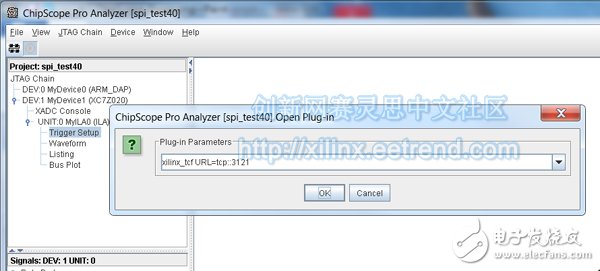

如果使用ZC702单板内置的digilent电缆，SDK 14.6 和 ChipScope 14.6配合工作，可能会有问题，ChipScope在SDK 调试软件时不能触发，“Trigger Imediately”也不能触发，trigger setup窗口没有“waiTIng for trigger”信息，一般是“sample buffer has 0 sample”。这种情况，应该让ChipScope也使用TCF。使用步骤如下图所示，依次选择下列菜单“JTAG Chain”->”Open Plug-in”,然后在窗口中输入“xilinx_tcf URL=tcp::3121”. 最好先启动软件调试器，再在ChipScope中open cable。
最后得到下列信息，就可以同时使用SDK 14.6 和 ChipScope 14.6了。
COMMAND: open_target xilinx_tcf URL=tcp::3121
INFO: Started ChipScope host (localhost:50001)
INFO: Successfully opened connecTIon to server: localhost:50001 (localhost/127.0.0.1)
INFO: ConnecTIng to TCF agent...
INFO: Successfully opened xilinx_tcf
INFO: Cable: Xilinx TCF Cable, Port: , Speed: 15000000
INFO: Found 1 Core Unit in the JTAG device Chain.
