>　　大联大控股宣布，其旗下友尚推出TI高功率AC/DC电源零待机功耗PSR解决方案。大联大友尚代理TI的该款产品为业内首款可应用于75W功率的AC/DC反激式电源的零待机功耗控制器芯片集---UCC28730和UCC24650，其具有唤醒功能的智能负载监视器可通过最小的输出电容器在75W反激式转换器中迅速实现阶跃响应，该芯片集的待机功耗堪称业内最低。

　　现有初级侧稳压电源的主要设计局限在于如何在保持低待机功率的情况下，仍保证较高的瞬变响应性能。UCC28730和UCC24650芯片集在尽可能提供最佳瞬变响应性能的同时，实现了零待机功耗。其中UCC24650不仅免除对光耦合器件和TL431等回馈组件的需要，从而降低了成本，而且其内置唤醒控制器中的TI电压偏低检测功能还在保持窄输出电压稳压窗口(支持零到满负载瞬变)的情况下，还可以应用微型输出电容器。

　　大联大友尚代理的全新UCC28730初级侧稳压 (PSR) 反激式控制器具有700V启动开关和UCC24650唤醒监视器，可将电源效率提升到全新水平。它还支持5至24V输出电压，能够帮助设计人员为电视、家用电器、AC适配器、通风供热和空调系统 (HVAC)，以及楼宇自动化系统创造更小巧、更高效的电源。

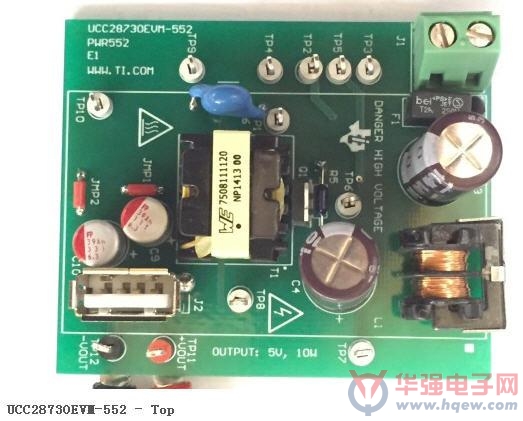

　　图示1-大联大友尚代理的TI UCC28730评估板正面图片

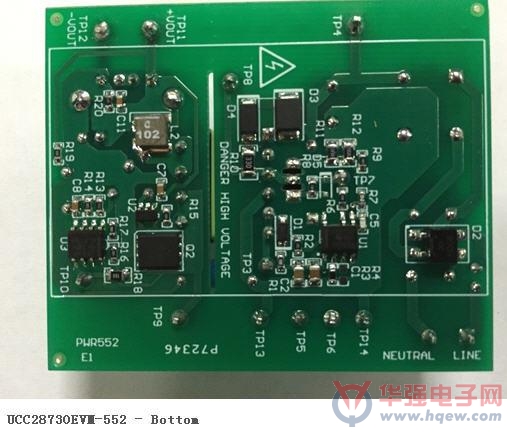

　　图示2-大联大友尚代理的TI UCC28730评估板底面图片

　　UCC28730和UCC24650的主要特性和优势：

　　· 业内最低系统待机功耗：在高达20W的标准反激式设计中无需任何额外器件即可实现零待机功耗，并且在使用针对自我调整中继控制的智能睡眠功能的情况下可将功率扩展至75W。

　　· 700V初级侧稳压控制器 (UCC28730)：免除了对于光耦合器和相关反馈器件的需要，在增加系统可靠性的同时降低了总体成本。

　　· 智能唤醒功能：在保持零至满负载阶跃的严密输出稳压窗口的同时，将输出电容器的电容值减少50%，从而提高了效率并节省了空间。

　　· 智能睡眠功能：自适应转换器负载条件，并且能够禁用系统功能，从而自适应AC中继控制，或者在无负载时禁用同步整流器。

　　· 200V次级侧唤醒控制器 (UCC24650)：在无需对Vdd或唤醒进行外部钳制的情况下，与5至24V输出电压设计兼容。
