　　罗德史瓦兹 (Rohde & Schwarz, R&S) 推出新的R&S RT-ZVC多通道电源探棒，可与R&S CMW500无线通信测试仪搭配使用，以监测晶片组、无线模组和行动装置之电源功耗，是目前市场上唯一可将电池消耗数据与RF讯号相连结的解决方案。R&S RT-ZVC 具有18位元的量测解析度，可在奈米安培电流範围中进行量测。

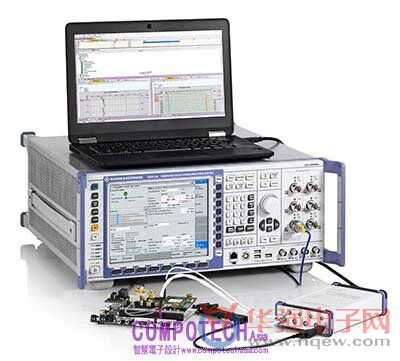

　　电池效能是行动装置以及用于物联网和M2M应用的嵌入式系统和晶片的关键标準之一。为此，R&S提供了一套完整的解决方案，可在所有工作模式下进行电池效能量测。该解决方案包括R&S CMW500无线通讯测试仪、新的R&S RT-ZVC电源探棒和R&S CMWrun自动化测试软体。

　　该解决方案由无线通讯测试仪管理与待测物间的通讯，并将待测物置于各种操作模式下。电源探棒从待测物上所设定的测试点取得电流和电压读数，透过CMWrun自动化测试软体控制整个过程，并产生详细的量测报告。使用者可精确地将行动装置传输介面发生的事件与待测物的功耗进行关联。由于R&S RT-ZVC探棒具有高动态範围，不论是待机或睡眠模式下的低电流或是待测物在最大功耗时产生的大电流，在整个电流範围内皆可量测。

　　探棒的多通道设计使其可同时取得最多四个不同测试点的电源并进行关联。因此，使用者可以比较由R&S CMW500控制的实际连线情境下各组件 (如应用处理器、RF发射元件和其他元件)的单独功耗与总功耗。

　　可支援当前所有行动通讯标準的解决方案

　　R&S RT-ZVC电源探棒专为R&S CMW系列所设计。在R&S CMWrun自动化测试软体使用时，可根据性能测试、迴归测试和接收测试的需求对连线时的测试情境进行长期监控。甚至可轻鬆地量测并连结用于降低M2M应用 (如节能模式 (PSM) 和非连续接收 (DRX)) 中的功率消耗 (符合最新的3GPP 特性)。该解决方案支援与测试、语音和数据传输模式相关的所有行动通讯技术。

　　在最大动态範围内以5 Msample / s取样率取得电流、电压及功率

　　R&S RT-ZVC 电源探棒具多通道设计，透过电压和电流数据来量测电源，并可随时加乘。此外，还可自动计算电压、电流和功率的最小值/最大值/平均值及RMS。RT-ZVC 提供两个及四个电源量测通道两种选择，独立的电流和电压讯号以每秒五百万(Msample / s)取样率进行採样，每个读数的时间分辨率为200 ns。因此可捕捉到最小或瞬间的讯号变化，如晶片元件之启动。

　　R&S RT-ZVC的输入电压设计为±15 V，输入电流量测範围在4.5μA至10 A之间。取样讯号的垂直分辨率为18位元，可涵盖所需的动态範围如nA到A。透过电流和电压数据相乘的平均值计算出功率(方法可由使用者自行选择)再由USB传输介面输出，即使长时间进行取样也能够控制数据量。

　　综上所述，R&S RT-ZVC电源探棒搭配R&S CMW500测试仪和R&S CMWrun软体，非常适于电池消耗测试。例如，在使用外部电池的开发阶段或使用各种电池的后期阶段。除此之外，R&S RT-ZVC亦可和 R&S CMA180测试仪搭配使用，作无线电之模拟。
