ST高压转换器让智慧家庭和工业用电源超低功耗-EMBEDCC资讯-

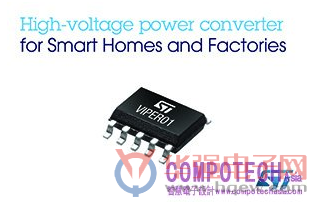

　　横跨多重电子应用领域、全球领先的半导体供应商意法半导体(STMicroelectronics，简称ST)，推出一款高压功率转换器VIPER01，设计人员可使用这款晶片研製超低功耗，并设计简单且具高成本效益的5V输出电压开关电源(SMPS)。此专为家电、楼宇自动化、电机控制、 工业自动化和消费性电子产品的低功耗电源而设计，VIPER01可直接使用整流电源，并整合PWM(Pulse-Width Modulation，脉衝宽度调变)电流式控制800V突波耐受功率MOSFET和多种保护电路。考量到该硬体的物联网属性——需长时间连结物联网或区域网路，这款功率转换器晶片另提供物联网装置使用之微控制器的辅助电源。

　　新款晶片属于VIPerPlusTM 系列高压转换器，现在是第二代产品，其使用意法半导体特有的BCD(Bipolar–CMOS -DMOS，双极–互补金属氧化半导体–双重扩散金属氧化半导体)技术。BCD整合了高功效PWM控制器和高压逻辑电平控制式电晶体、保护电路和诊断电路，将不影响对功率电晶体的稳健性和可靠性。

　　因为功耗极低，在轻载条件下自动切至脉衝频率调製模式(PFM)，VIPER01让设计人员能够满足世界上最严格的节能标準 的要求。新产品可用于反激式、降压、降-升压等各类拓扑的功率转换器，同时内部高压启动电路、sense-FET电晶体、误差放大器、内置频率抖动电路的振盪器让设计人员只使用少量的外部元件即可设计功能完整的开关电源。

　　VIPER01 的主要特性如下：

　　 800 V 突波耐受功率MOSFET，支援极宽的 VAC 输入电压範围;

　　 内建高压启动电路和sense-FET电晶体;

　　 电流式PWM控制器;

　　 汲极电流限制保护;

　　 4.5V至30V的电压範围;

　　 自供电力选项，可节省辅助绕组或偏压元件;

　　 开关频率抖动技术，可降低EMI滤波器成本;

　　 内建误差放大器和1.2V参考电压;

　　 自动重启保护电路，包括超载/短路、线路或输出过压保护、最大脉衝週期记数器、VCC 钳位;

　　 内建过热关断保护;

　　 内建软启动机制，提高系统可靠性

　　VIPER01配备一套开发工具，其中包括评估工具、应用指导说明和spice模拟器件，为设计人员在研发更稳健、更安全和更高成本效益的电压开关电源时提供一条捷径。
