　　Diodes 公司推出全新高性能单极霍尔效应开关系列，设计用于消费产品和工业应用的3.0V至28V供电电压范围运作。AH337x系列产品提供四款器件，具有从+30G至+115G的不同灵敏度开漏输出，而高灵敏度的AH3382还具有内部输出上拉电阻。典型应用包括位置和距离感测、打开和关闭检测、无接触开关、电平检测，以及流量计。市场领域涵盖家用电器、个人消费护理产品、办公设备和工业位置及速度测量，比如阀门位置检测。

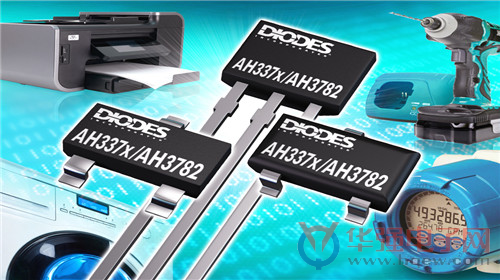

　　这些器件中的SOT23和SIP3封装型款通过在部件标记表面获得足够强的南极磁极来导通，而SC59封装器件则通过与之相反的磁极来实现相同的效果。

　　这些霍尔效应开关使用斩波稳定结构，从而在-40°C至+125°C的宽运作温度范围内实现可靠运作的内部带隙基准，并具有最小的开关点漂移。它们具有快速上电和磁通密度变化响应，并且具有反向阻隔二极管、供电端和输出端的齐纳箝制，以及输出过流限制，从而提供器件保护功能和高ESD免疫能力。

　　AH3372专为满足高灵敏度要求而设计，典型运作和释放点为+30G Bop和+20G BRp，中等灵敏度AH3373的数值为+55G Bop和+35G BRp，AH3376器件的相应特性则为+100G Bop 和 +85G BRp，AH3377则提供+115G Bop 和+90G BRp性能。高灵敏度AH3782具有内部输出上拉电阻，Bop和BRp分别为+55G和+35G。
