业界首创可控制DC风扇马达速度之DC/DC转换器问世-EMBEDCC资讯-

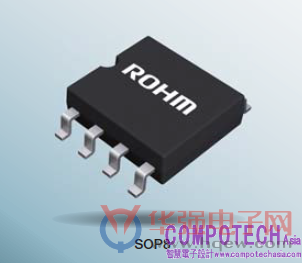

　　ROHM半导体株式会社(总公司：日本国京都市)业已研发出最适合冰箱内冷气循环等DC风扇马达电源的降压DC/DC转换器「BD9227F」。

　　「BD9227F」是业界首创可以藉由配合MCU(微控制器)所产生PWM讯号之Duty*1来线性控制输出电压及高精度控制DC风扇马达旋转速度的电源IC。相较于传统零件构成方式，除了可高精度控制外，亦藉由IC类比电路设计技术达到1MHz高频驱动和电路最佳化。此外，可使用较小的线圈并透过输出电容器等，使佔有面积比传统零件构成方式减少约75%，同时亦提升功率转换效率19%(输出电流300mA时)，因此有助于搭配DC风扇马达的应用装置高精度化和小型化、功率转换效率的提升。

　　另外，本产品自2016年10月起以月产10万个之规模投入量产(样品价格500日元/个：不含税)。工厂方面，前製程在ROHM浜松股份有限公司(日本浜松市)，后製程则在ROHM Electronics Philippines, Inc.(菲律宾)。

　　ROHM今后也将持续研发驱动类比设计技术的高性能电源IC，为社会的节能?小型化贡献一份心力。

　　<背景>

　　近年来「智能化」、「小型化」、「高效率化」也可以说是电子业界的3大课题，市场的需求越来越高。而且，据说全世界的功率需求中将近50%被使用于驱动马达，为了产品结构设计及环境保护，更智能、小型、高效率的马达驱动是目前的需求。

　　过去，冰箱等所搭配的DC风扇马达电源部以零件构成为主流，不过由于难以高精度控制及高频驱动，周边零件需要大线圈和大输出电容器，也因此有面积大的课题。

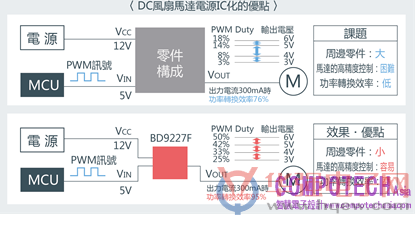

　　1.利用输出电压的线性控制

　　达到马达旋转速度的高精度化

　　在传统分离式构造的情况下，由于输出电压对PWM端子所输入脉衝之Duty没有线性，因此难以高精度控制马达的旋转速度。

　　「BD9227F」配合MCU所产生PWM讯号之Duty来线性控制输出电压，因此DC可以更加高精度地控制风扇马达的旋转速度。

　　2.零件佔有面积减少75%

　　传统零件构成无法使从MCU所输入之PWM讯号高频化，故需要大的线圈和输出电容器，零件面积大成为一大课题。

　　「BD9227F」由于可以藉由控制IC内频率以工作频率1MHz之高频驱动，可使用较小线圈及输出电容器等周边零件，佔有面积也将比传统零件构成方式减少约75%。

　　3.全负载区达到高效率

　　相较于分离式构造，「BD9227F」的所有负载领域皆达到了高效率化。例如，300mA负载时，功率转换效率约可提升19%。高负载时，其差距将更加显着。

　　4.可达100% Duty

　　搭配High Side PMOS，有机会达成罕见的100% Duty输出电压。

　　*1) PWM(Pulse Width Modulation/脉宽调变)、Duty(负载)

　　PWM是一种藉由制定1周期内ON时间和OFF时间并使其反覆进行切换来控制输出电压的方法。负载相当于PWM中1周期内之ON时间比例，比例越高，输出电压就越高。
