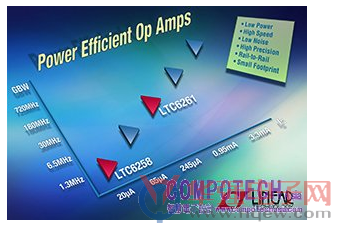

　　凌力尔特 (Linear Technology Corporation) 日前推出单 / 双 / 四通道运算放大器 LTC6258/59/60 和 LTC6261/62/63，丰富了高电源效率、低杂讯、高精度运算放大器产品线。这些元件隶属于 1.3MHz 增益频宽乘积 (在 20μA 电源电流) 至 720MHz 增益频宽乘积 (在 3.3mA 电源电流) 的高效率运算放大器系列，而最新元件可操作于 1.8V 至 5.25V 电源，具备轨对轨输入和输出，并包括具有关机模式的版本，可进一步降低待用期间之功耗。输入失调电压仅为 400μV (最大值)。元件全面特适操作于工业 (I级) (–40°C 至 85°C) 和延展性 (H级) (–40°C 至 125°C) 温度範围。

　　LTC6258/59/60 中每个放大器的电源电流仅为 20μA，元件实现了 1.3MHz 增益频宽乘积和 240V/ms 转换率，并包含输入 EMI 滤波器，可在 1GHz 时提供 45dB 抑制。元件在任何增益和任何电容性负载情况下都是稳定的。

　　LTC6261/62/63 实现了 30MHz 增益频宽积和 7V/μs 转换率，每个放大器仅汲取 240μA 电流。宽频电压杂讯仅为 13nV/√Hz。在任何增益和直至 1nF 的电容性负载情况下，这些元件都是稳定的。

　　单通道 LTC6258 和 LTC6261 採用节省空间的 2mm x 2mm DFN 封装，千颗量购计之单价为 1.24 美元。双通道 LTC6259 和 LTC6262 採用相同尺寸的 DFN 封装、以及 8 接脚 SOT-23、MSOP-8 和 MSOP-10 封装，并具备关机模式。四通道 LTC6260 和 LTC6263 採用 MSOP-16 封装。如需更多资讯，请参阅www.linear.com/product/LTC6258。

　　LTC6258/59/60/61/62/63性能摘要：

　　? 失调电压：最大值为 400μV

　　? 轨对轨输入和输出

　　? 电源电压範围：1.8V 至 5.25V

　　? 操作温度範围：–40°C 至 125°C

　　? 单通道版本採用 2mm x 2mm DFN 封装

　　? 双通道版本採用 8 接脚 MS8、MS10、TSOT-23、2mm x 2mm DFN 封装

　　? 四通道版本採用 MS16 封装

　　LTC6258/59/60

　　? 增益频宽积：1.3MHz

　　? 低静态电流：20μA

　　? C-LoadTM 运放驱动所有电容性负载

　　? EMI 抑制比：在 1GHz 时为 45dB

　　? 输入偏置电流：最大值为 75nA

　　? CMRR/PSRR：95dB/90dB

　　? 关机电流：最大值为 7μA

　　LTC6261/62/63

　　? 增益频宽积：30MHz

　　? 低静态电流：240μA

　　? 驱动直至 1nF 的电容性负载

　　? 输入偏置电流：最大值为 100nA

　　? CMRR/PSRR：100dB / 95dB

　　? 关机电流：最大值为 9μA
