　　全球知名半导体制造商ROHM开发出业界最小级别1608尺寸(1.6x0.8mm)双色贴片LED“SML-D22MUW”，有助于工业设备和消费电子设备的显示面板数字部分实现多色化。

　　此次开发的产品与单色贴片LED封装尺寸相同，仅为1.6x0.8mm，封装内置红色和绿色两种贴片LED，可节省空间并实现多色显示。与以往的双色型产品(1.5x1.3mm)相比，不仅体积缩小35%，还有助于应用显示面板的薄型化。

　　不仅如此，考虑到客户回流焊时的使用条件，在封装中施以防止焊料侵入的措施，可防止焊料侵入树脂内部。从而消除焊料侵入导致的问题，确保高可靠性。

　　本产品已于2017年6月开始出售样品(样品价格 50日元/个：不含税)，可通过AMEYA360、RightIC在线购买。另外，预计将从2017年8月开始以月产300万个的规模投入量产。前期工序的生产基地为ROHM株式会社总部(京都市)，后期工序的生产基地为ROHM Semiconductor(China) Co., Ltd.(中国)及ROHM-Wako Electronics(Malaysia) Sdn.Bhd.(马来西亚)。

　　今后，ROHM将继续推进小型轻薄LED的开发，不断强化易用性优异的产品阵容。

　　<背景>

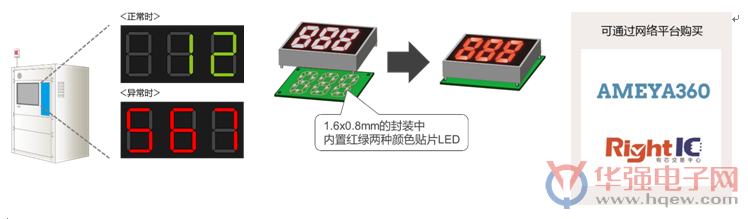

　　近年来，工业设备和消费电子设备的数字显示使用贴片LED的越来越多。以往，这类显示部分多采用单色显示，而希望通过颜色变化更容易识别异常状态的需求日益高涨。

　　然而改变显示颜色需要使用2个LED，与单色型相比，双色型存在不仅尺寸变大，还需要准备单色用和双色用两种封装，开发成本加倍的课题。

　　1. 业界最小级别的双色贴片LED，有助于设备的小型化和薄型化

　　SML-D22MUW不仅实现了元件的小型化，而且利用多年积累的PICOLED*1)安装技术及引线键合*2)技术，实现了与单色贴片LED相同尺寸的1.6x0.8mm封装，并内置红绿两种颜色的贴片LED。

　　另外，1.2x0.8mm的发光部装有双色光源，因此混色性能优异，此次开发的LED可表现的颜色不仅有红色和绿色，还可制作出中间色。

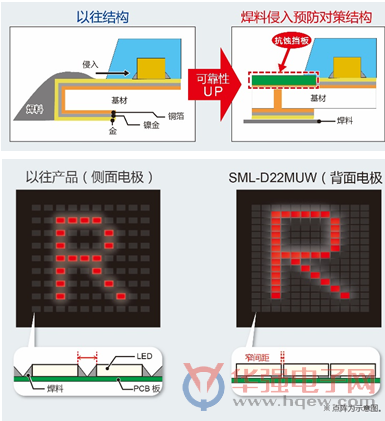

　　2.通过焊料侵入预防对策，确保高可靠性

　　在镀金处理前设置称为“阻焊剂”的挡块，用来隔断浸润性良好的金焊料。

　　可防止焊料侵入到树脂内部，因此还可消除短路引起的问题，有助于提高可靠性。

　　3.采用背面电极，显示更清晰

　　封装采用背面电极，可很窄间隔安装。这在点阵等中可实现非常高清晰的显示。
