　　凌力尔特 (Linear Technology Corporation)日前推出展示电路 2459A，其採用了 50Msps、16 位数位类比转换器 (DAC) LTC1668。在具备介于音讯频段和几 MHz 之间类比频率分量的应用中，该款高性能 DAC 广受欢迎。

　　DC2459A 是塬始展示电路的完整重新设计，具备几种讯号处理选项以用于类比输出，而且数位讯号可以由几款低成本的简易型 FPGA 开发板之一提供。同时，所提供的 FPGA 代码示例可产生用于 DAC 的数位正弦波资料。

　　半导体产品的展示板在 “Maker” 群体和生产设计之间实现了协同作用。一个 50Msps DAC 需要谨慎佈局的电路板，以及一个与之搭配使用的数位讯号源，而benchtop数位图形产生器则是首选工具，但如果您没有这样的工具，而且仅需评估一个 DAC，那么它就是一项昂贵的开支。幸运的是，Maker 社群提供了许多拥有功能、易用性和低成本之正确组合的电路板。诸如 DC2459A 等开发电路板使他们有机会接触真正的高性能器件、代码示例、以及用于专案和塬型设计的精心佈局 PC 板。

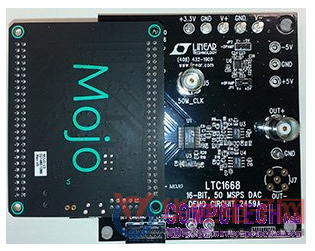

　　DC2459A 电路板上具有一个可直接相容 Embedded Micro 广受欢迎之 “Mojo” Spartan 6 FPGA 开发板的数位连接器。另外，Mojo 还具有一个採用 Arduino 引导载入程式的内建 ATmega32U4 处理器，因而能提供选项来控制 LTC1668 或利用 Linduino? 代码(http://www.linear.com/solutions/linduino) 来增加其他类比和混合讯号功能。

　　LTC1668特性摘要：

　　? 在 1MHz fOUT 具有 87dB 无杂散动态範围的高性能、50Msps DAC

　　? 可相容于 Embedded Micro Mojo FPGA 开发板

　　? 可相容于 Numato Mimas FPGA 开发板

　　? 可相容于 Altera DE0-Nano FPGA 开发板

　　? 可相容于 3.3V HSMC FPGA 电路板

　　? A 版本，>1MHz 输出频率，±1V

　　? B 版本，2.5MHz 低通滤波器，±500mV 差分输出

　　? C 版本，≤10kHz 输出频率，±10V

　　QuikEval? Header 便于採用 Linduino 来控制 FPGA，或透过相容 QuikEval 的展示板扩充其他功能
