>　　ST新推出的600V智能功率模块可提高电机驱动电路的能效及可靠性，适用于空气压缩机(compressor)、电泵(pump)、风扇以及其它家电和工业电器。锁定最高20kHz的硬开关电路驱动器，意法半导体的智能功率模块可大幅提升能效，适用于输出功率300瓦至3000瓦的各种电机驱动应用。

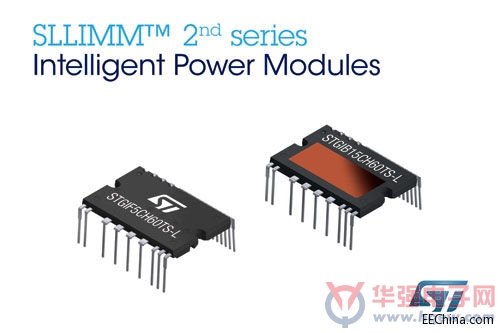

　　基于意法半导体经过市场检验的SLLIMM 系列双直列(dual-in-line)模块在市场上取得的成功，第二代产品可直接连接低电压微控制器及交流供电(mains-powered)的电机，因此能够替代多达10个有源器件。第二代SLLIMM系列的性能更加出色，不仅提高了集电极电流(collector current)强度，新增的封装技术让设计人员能够使用尺寸更小的散热器，进一步降低了应用成本。

　　第二代SLLIMM系列的特点是采用一个新型内部结构，只有高低边(high/low-side)两个驱动器和若干个沟栅式场截止型IGBT，从而实现业内最佳的导通损耗与开关切换损耗比，并拥有出色的稳健性和EMI特性。

　　主要技术特性包括：

　　? 在25°C时集电极电流(collector current)高达35A;

　　? 可选与引脚兼容的全注塑(Fully molded)和覆铜陶瓷基板(DBC, Direct Bond Copper)双直列封装(38x24 mm2);

　　? 覆铜陶瓷基板封装款创业内最小的热阻(Rth);

　　? 内置自举二极管(bootstrap diode)以降低组件成本，并简化电路板布局;

　　? 175°C最高工作结温;

　　? 1500 Vrms最低隔离电压(无需光耦);

　　? 低VCE(sat);

　　? 低电磁干扰(EMI);

　　? 独立的发射极开路输出(open emitter output)，简化三相或单相电机控制应用的印刷电路板走线;

　　? 内置温度传感器及负温度系数(NTC, Negative Temperature Coefficient)热敏电阻;

　　? 故障防护比较器;

　　? 关断输入 / 故障检测输出;

　　? 可选双引线(pin-out)和双引线框架(lead-frame)

　　意法半导体第二代SLLIMM系列产品大部均已量产。
