具集成电源通路的 300mV 启动、1.6A IQ 同步降压-升压型DC/DC

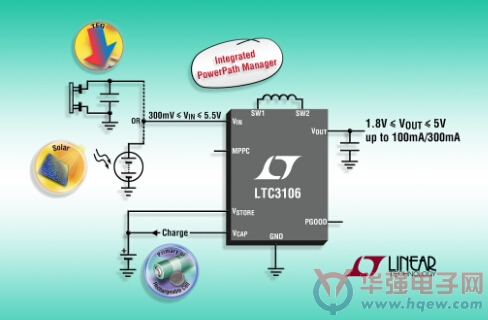

>　　凌力尔特推出高集成度、1.6μA 静态电流、300mV 启动降压-升压型 DC/DC 转换器 LTC3106，该器件具电源通路 (PowerPath?) 管理，为多电源、低功率系统而优化。LTC3106 非常适合采用由能量收集提供补充的可再充电电池或主电池以给低功率无线传感器供电。LTC3106 具有最大功率点控制 (MPPC) 功能，从而使其可兼容常见的高阻抗电源，包括光伏电池、热电发生器 (TEG) 和燃料电池。

　　当接入了备用电源 (通常是电池) 时，LTC3106 可依靠主电源工作在 300mV 至 5.5V 的输入电压范围。LTC3106 可兼容连接至备用电源输入的主电池和可再充电电池。当未接入备用电源时，其工作电压范围为 850mV 至 5.5V，并在启动之后于低至 300mV 的电压下运作。如果主电源不可用，则 LTC3106 无缝地切换至备用电源。主电源 (可从收集能量获得) 能够在剩余能量可用时选择对电池进行涓流充电以及为负载供电。

　　LTC3106 以高达 92% 的效率提供 300mA 的稳态和 650mA 的峰值负载电流。其突发模式 (Burst Mode?) 操作可提供仅 1.6μA 的静态电流，从而进一步优化了所有操作情况下的转换器效率。零功率“货架模式”(shelf mode) 可确保当备用电池被置于长时间地连接至 LTC3106 的情况下保持充电状态。该器件还提供准确的 RUN 引脚和专用 MPP 引脚以用于控制输入电压。或者用户也可以设定输入电源 MPP，从而最大限度提高可从输入源抽取的能量。LTC3106 非常适合给无线传感器和数据采集应用供电。可以收集剩余或环境能量，用来补充或代替传统的有线或电池电源，从而为用户节省大量周期性维护成本。通常，此类应用 (包括无线传感器) 需要非常低的平均功率，但需要周期性的较高负载电流脉冲。例如，对于传输突发脉冲。

　　其他特点包括为较低功率应用设定的 90mA 峰值电流限制、面向可再充电电池的用户可选过压和欠压保护、过热停机、预设定可选输出电压以及电源良好输出电压信号。LTC3106 的小封装选项与极少外部组件的组合确保了非常紧凑的解决方案占板面积。

　　LTC3106 采用 20 引线 3mm x 4mm QFN 和 TSSOP-20 封装。
