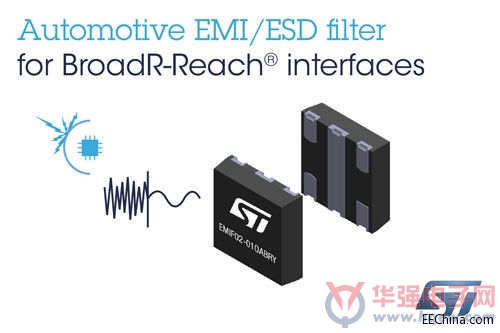

>　　意法半导体的EMIF02-01OABRY是一款拥有高集成度的汽车BroadR-Reach 接口EMI 噪声抑制解决方案。这款EMI低带通滤波器(low-pass filter)具有15kV符合ISO 10605标准的电涌保护功能，并通过AEC-Q101汽车级质量认证。

　　以前，设计人员使用分立器件设计符合BroadR-Reach规范的EMI滤波器。因为不同器件之间的参数偏差巨大，设备厂商必须精确地调整这些分立器件网络的性能，而这需要花费大量的时间及成本。

　　EMIF02-01OABRY是一个经过实际应用检验的集成解决方案，彻底解决了上述设计难题，并大幅缩减最终应用的尺寸及研发周期。在-40°C到 125°C的汽车工作温度范围内，EMI滤波器的衰减曲线(attenuation)完全符合BroadR-Reach标准要求，在60MHz时的回波损耗(return loss)为-20dB，线1和线2之间的器件匹配度为1%。

　　其它主要技术特性包括：

　　? 符合IEC 61000-4-2、ISO 10605及ISO 7637-3汽车级标准;

　　? 精巧的3x3mm2可润湿侧翼(wettable-flank)QFN封装，将简化光学焊点检测方法;

　　意法半导体已开始提供EMIF02-01OABRY样品。
