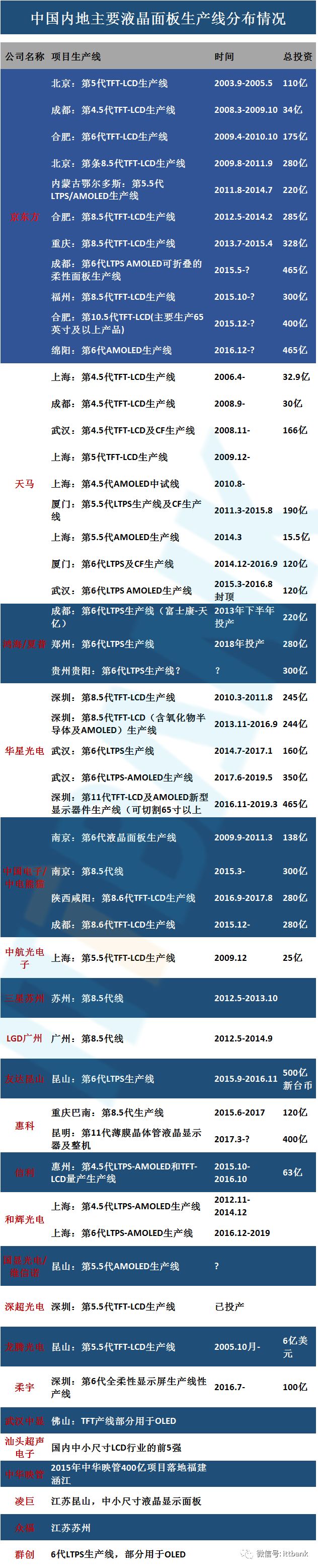

国内液晶面板、模组生产线分布情况(附屏的接口转换)
全球液晶面板、模组厂家如下：
日本：
1.夏普（SHARP）（被鸿海收购，可以不算日本企业了）
主营：液晶屏、液晶电视机、液晶模组、液晶显示装置、电子调谐器、数字调谐器、射频调制器、摄像头模块。
官网:http://www.sharp.cn/
2.东芝集团(TOSHIBA)
总部：日本主营：数码产品，电子元器件、社会基础设施建，家用电器。
官网:http://www.toshiba.co.jp
3.日本显示公司(JDI)
总部：日本* JDI（Japan Display Inc.）是日本显示公司的英文简称，成立于2011年11月15日。由株式会社产业革新机构、索尼、日立和东芝合资，致力于小尺寸显示屏的生产和研发。
主营：小尺寸显示屏的生产和研发。
官网:http://www.jdi.co.uk/
4.索尼 (SONY)
总部：日本* 索尼（SONY），是日本的一家全球知名的大型综合性跨国企业集团。索尼是世界视听、电子游戏、通讯产品和信息技术等领域的先导者，是世界最早便携式数码产品的开创者，是世界最大的电子产品制造商之一、世界电子游戏业三大巨头之一、美国好莱坞六大电影公司之一。
官网:http://www.sony.com.cn/
5.三洋电机 (SANYO)
总部：日本* 三洋电机是日本Panasonic旗下的电器公司，总部位于日本大阪，产品涉及显示器、手机、数码相机、机械、生物制药等众多领域。
官网:http://cn.sanyo.com/
6.京瓷株式会社(Kyocera)
总部：日本主营：无线手机和网络设备、半导体元件、射频和微波产品套装、无源电子元件、水晶振荡器和连接器、使用在光电通讯网络中的光电产品。
官网:http://www.kyocera.co.jp/
7.卡西欧 (ORTUSTECH)
总部：日本卡西欧（CASIO），是一家日本的著名电子产品制造商。
官网:http://g-shock.jp/
8.爱普生 (Epson)
总部：日本* 成立于1942年5月，总部位于日本长野县诹访市，是日本的一家数码影像领域的全球领先企业。爱普生集团通过富有创新和创造力的文化，提升企业价值，致力于为客户提供数码影像创新技术和解决方案。
官网:http://www.epson.jp/
9.松下(Panasonic)
总部：日本* 松下电器多年来致力于研究先进技术，为中国消费者提供包括冰箱、电视机、数码相机、调理小家电、空气净化器在内的高品质电器产品。
官网:http://panasonic.jp/
10.日本电气株式会社(NEC)
总部：日本* 日本电气股份有限公司的经营范围主要分成三个部分：IT解决方案、网络解决方案和电子设备。IT解决方案主要是向商业企业、政府和个人用户提供软件、硬件和相关服务。网络解决方案主要是设计和提供宽带系统、移动和无线通信网络系统、移动电话、广播和其他系统。NEC的电子设备包括半导体、显示器以及其他的电子器件。
官网:http://cn.nec.com
11.三菱电机 (Mitsubishi)
总部：日本* 三菱电机株式会社创立于1921年，是三菱MITSUBISHI财团之一，全球500强。产品范围广泛，包含面向个人消费者的显示产品、手机、厨房电气、车载电气、生活电气、空调电气。面向商业消费者的电子、电力、社会、交通、宇宙、信息、电气、机器、半导体和影像等。
官网:http://www.mitsubishielectric.com.cn
12.精工电子有限公司 (SII)
总部：日本* 自1937年创业以来，一直以来以精益求精的精神制造出多元化成的产品，例如手表．晶振，后备电池，从这些电子产品发展到LCD/LCM，SII凭借多年来积累的高科技，产品范围遍布到全球．2000年SII以中国广东省广州市海珠区外经贸咨询服务部为合作伙伴，成立了广州精工电子有限公司（SEIKO）．这是以液晶显示屏和液晶显示装置为制造和销售的基地，主要产品是LCD/LCM（STCN)手机液晶显示屏和各种液晶显示器．
官网:http://www.sii-ic.com
13.富士通 (Fujitsu)
总部：日本* 富士通（Fujitsu），是一家起源于日本的全球性信息通信技术（ICT）企业，提供着全方位的技术产品、解决方案和服务，总部位于东京。1935年“富士通信机制造”成立，1954年，富士通研制出日本第一台电脑FACOM 100，1967年，公司的名字正式改为缩写Fujitsu（富士通）。今天，富士通是日本排名第一的IT厂商，全球第四大IT服务公司，名列世界财富500强。
官网:http://www.fujitsu.com/jp/
14.日本双叶电子工业株式会社(Futaba )
总部：日本
主营：无线遥控传输设备、VFD荧光显示装置及物流软件。
官网:http://www.futaba.co.jp/
15.西铁城 (CITIZEN)
总部：日本
* 西铁城公司的前身为日本尚工舍时计研究所，创立于1918年。CITIZEN品牌的计时产品始于1924年，是一款怀表。西铁城时计株式会社是综合性腕表厂商，除钟表外，西铁城公司还生产液光显示板、首饰、眼镜、计算器、电子打印机、微型电视机、摄像机等产品。
官网:http://www.citizen.co.jp/
16.日本先锋株式会社(Pioneer )
总部：日本* 先锋公司是一家总Pioneer Corporation部位于日本东京的跨国公司，精于数位娱乐产品。该公司于1938年在东京创立，当时是一家无线电与扬声器维修店，现时的先锋因在消费电子产业中技术领先而知名。
官网:http://www.pioneerchina.com/
韩国：
17.LG Display (LG)
总部：韩国主营：AH-IPS、FPR 3D、OLED、Flexible等从手机到商用 Display的多种产品。
官网:http://www.lgdisplay.com/
18.SAMSUNG (三星)
总部：韩国主营：从事LCD、半导体、手机、数位媒体等业务。
官网:http://www.samsung.com/
19.可隆(Neoview Kolon)
总部：韩国
官网:http://www.oled-info.com/
中国台湾：
20.友达光电股份有限公司（AUO)
总部：台湾主营：薄膜晶体管液晶显示器 (TFT-LCD)、低温多晶硅(LTPS)及有机发光显示器(AMOLED)之设计、研发与制造、电视机整体解决方案(19~85)、太阳能模组。
官网:http://www.auo.com/
21.群创光电(Innolux)
* 2010年3月与奇美电子、统宝光电合并，为面板业界有史以来最大宗的合并案。 群创为存续公司，保留奇美电子为公司名。为区隔奇美品牌，2012年12月再更名为群创光电。总部：台湾
主营：各式TFT-LCD（薄膜晶体管液晶显示器）液晶面板模块(modules)及半成品(open cells)：电视用面板、桌上型监视器面板、笔记型计算机用面板、中小尺寸面板、医疗应用面板、工业应用面板。触控模块：Glass/Glass电容式触控模块、Glass/Film/Film电容式触控模块、One Glass 电容式触控模块。
官网:http://www.innolux.com/
22.瀚宇彩晶股份有限公司 (HannStar)
总部：台湾主营：低射、低耗电与轻薄便利的TFT-LCD(薄膜电晶体液晶面板)
官网:http://www.hannstar.com
23.中华映管股份有限公司(CPT）
总部：台湾主营：液晶显示器（TFT-LCD）、映像管及其关零件、映管、平板显示器设备。
官网:http://www.cptt.com.tw
24.元太科技(E Ink )
总部：台湾主营：电泳式电子纸显示屏及TFT LCD。
官网:http://www.einkgroup.com
25.晶采光电科技股份有限公司 (AMPIRE)
总部：台湾主营：SNT单色显示器，TFT彩色显示器以及AMOLED显示器。
官网:http://www.ampire.com.tw
26.智晶光电股份有限公司(WiseChip)
总部：台湾
主营：有机电激发光显示器、OLED显示模块整合方案,包含绘图型OLED、字符型OLED、单色OLED。
官网:http://www.wisechip.com.tw/
27.全台晶像股份有限公司(EDT)
总部：台湾主营：TFT、CSTN、STN、FSTN
官网:http://www.edtc.com
28.凌巨科技股份有限公司 (Giantplus)
* 主要投资者为凌阳科技，在母公司 IC 设计技术的充份支援下，公司的经营团队皆为来自高科技领域的菁英，并为 LCD 面板及模组的专业设计及制造厂，产品以中小型 STN LCD 面板及模组为主。总部：台湾
主营：中小尺寸液晶显示面板、模
官网:http://www.giantplus.com.tw/
29.众福科技 (Data Image)
总部：台湾主营：液晶显示模组、单模块、彩色液晶显示模块
官网:http://www.dataimage.com.tw
30.铼宝科技股份有限公司(RiTdisplay)
总部：台湾主营：OLED显示器
官网:http://www.ritdisplay.com
31.晶达光电股份有限公司(LiteMax)
总部：台湾主营：高亮度背光模组，LCD模件和高亮度LCD监视器
官网:http://www.litemax.com
32.久正光电股份有限公司 (Powertip)
总部：台湾主营：液晶显示模组(LCM)、工控液晶屏,手机屏,GPS屏
官网:http://www.powertip.com.tw
国内：
33.京东方科技集团股份有限公司 (BOE)
总部：北京主营：智能手机和平板电脑LCD显示屏、TFT-LCD，CRT显示器、TFT液晶显示器、TFT液晶电视
官网:http://www.boe.com/
34.天马微电子股份有限公司(TIANMA)
总部：深圳主营：薄膜晶体管液晶显示器件（TFT-LCD液晶显示器）
官网:http://www.tianma.cn
35.昆山龙腾光电有限公司 (IVO)
* 龙腾光电拥有控股昆山龙腾电子有限公司、彩优微电子（昆山）有限公司。总部：昆山
主营：液晶显示面板、笔记本电脑、台式显示器和液晶电视面板、On-Cell触控技术、氧化物TFT、3D显示、蓝相液晶。
官网:http://www.ivo.com.cn
36.深圳市华星光电技术有限公司 (CSOT)
总部：深圳主营：液晶平板显示、液晶面板
官网:http://www.szcsot.com
37.南京中电熊猫液晶显示科技有限公司(PANDA )
* 南京中电熊猫液晶显示科技有限公司系中国电子信息产业集团有限公司、南京中电熊猫信息产业集团有限公司（中电熊猫）、南京新型工业化投资（集团）有限公司、南京新港开发总公司持股共同投资打造的高世代液晶面板专业生产企业。总部：南京
主营：六代液晶面板
官网:http://www.cecpandalcd.com.cn
38.上海和辉光电有限公司
总部：上海主营：专注于中小尺寸AMOLED显示屏生产和下一代显示技术研发的高科技公司。
官网:http://www.everdisplay.com/
39.国显光电(整合了维信诺)
总部：昆山主营：公司致力于引领中国AMOLED产业创新发展，带动AMOLED上下游产业链共同进步，业务涵盖AMOLED技术研发、产品生产和销售，业务涵盖AMOLED相关显示技术及产品的研发、生产和销售。
官网:http://www.ksgvo.com/
40.惠科电子（深圳）有限公司
总部：深圳主营：集消费类电子产品研发、生产、销售于一体的高新技术企业。公司的主导产 品为LCD显示器、液晶电视、平板电脑、一体电脑、手机、电源、机箱等。其中显示器产品的国内销售量居同类产品前三名，电源、机箱、彩电产品也都处于业界 领先水平。
官网:http://www.szhk.com.cn/
41、信利光电股份有限公司
总部：广东汕尾官网：http://www.trulyopto.com/
专业开发、生产和销售电容式触摸，微型摄像头模组及集成触控模组产品的公司。
42、汕头超声电子股份有限公司
总部：广东汕尾官网：http://www.gd-goworld.com
无损检测仪器、印制电路板、液晶显示和触控器件、覆铜板。
43、深圳莱宝高科技股份有限公司
总部：深圳官网：http://www.laibao.com.cn/
是专业研发和生产中小尺寸平板显示上游材料的厂商。公司的主导产品包括液晶显示器用ITO导电玻璃、彩色滤光片（CF）、TFT-LCD面板和具有多点触摸控制功能的电容式触摸屏（传感器以及最终模组），可提供完整的中小尺寸平板显示器件用原材料的解决方案，产品规格品种齐全，广泛应用于10.4英寸以下的智能手机、平板电脑、PMP、数码相机、数码摄像机、GPS导航仪等产品的显示面板。
44.深超光电(深圳)有限公司
总部：深圳
主营：致力于笔记本电脑、PC显示器及液晶电视机等产品的A-Silicon /Poly-Silicon TFT-LCD显示面板的研发及制造。
45.深圳市智炫显示科技有限公司(ZHIXUAN )
总部：深圳主营：高亮液晶屏、原装高亮屏、液晶显示屏、户外高亮LCD、液晶LCD
官网:http://www.szzhixuan.com/
46.苏州研工电子科技有限公司(KINSOON)
总部：苏州主营：高亮液晶屏、各品牌液晶屏、液晶平板电脑、医疗平板电脑
官网:http://www.kinsoon.cn
47.深圳市德尔西电子有限公司
总部：深圳主营：致力于设计、生产、销售，主要提供单色TN/STN，TFT和OLED显示器，包括其它与显示相关的附属产品。
官网:http://www.dlcdisplay.com/
48、深圳同兴达科技股份有限公司
49、TCL显示科技（惠州）有限公司
总部：深圳官网：http://www.txdkj.com/
专业开发设计、生产、销售液晶显示模块（LCM），产品涵盖了COB、TAB、COG等LCD 模块产品，TFT、CSTN等彩色LCD显示产品，以及OLED显示产品。产品广泛应用于手机、通讯、数码产品、家用电器、工业控制、仪器仪表、车载显示器、彩屏显示等领域。
50、深圳市帝晶光电股份有限公司
总部：惠州官网：http://www.tcldisplay.com/
主要致力于TFT-LCD/STN-LCD/OLED 显示模组的研发、生产和销售，是为TCL集团成员企业及国际电子企业提供全方位的产品液晶显示模组技术及制造配套服务的现代高科技型企业。
51、中光电通讯技术有限公司
总部：深圳官网：http://www.djnlcd.com/
集液晶显示模组（LCM），电容式触摸屏(CTP)，全贴合触控显示一体化模组(TDM)，LCD减薄的技术开发、生产及服务于一体的国家级高科技公司。
52、比亚迪股份有限公司
总部：深圳官网：http://www.hycoe.com/
国内规模前四名的中小尺寸平板显示制造商。产品涵盖中小尺寸TFT-LCD显示模组、高精密微型摄像头，已被广泛用于智能手机、医疗、工业显示等领域。
53、星源电子科技有限公司题
总部：深圳官网：http://www.byd.cn/
比亚迪 IT 产品及业务主要包括充电电池、塑胶机构件、金属零部件、五金电子产品、手机按键、微电子产品、液晶显示屏模组、光电子产品、柔性电路板、充电器、连接器、不间断电源、直流电源、太阳能产品、手机装饰、手机ODM、手机测试、手机组装业务、笔记本电脑ODM、测试及制造组装业务等。
54、煜彩光电技术有限公司
总部：深圳官网：http://www.b001.com.cn/
星源的产品涵盖背光源，液晶屏，光学膜片等，广泛适用于液晶显示模组，相框，平板电脑，便携类，仪器仪表等。
55、国显科技股份有限公司总部：深圳
官网：http://www.cnledw.com/
LED显示屏, LED箱体, LED单元板, LED模组灯板。
56、深圳市宝锐视科技有限公司
总部：深圳
官网：http://www.kingdisplay.net.cn/
公司长期投入TFT-LCM液晶模组的研发，专注于消费类产品和工控类产品。目前已推出适用的3.5-11.6寸的模组，其中4.0、4.3寸、5寸、6寸、10.1寸产品已达到同行业领先水平。产品主要应用于车载、移动电视、PMP、DVD、EPC、安防和工控类产品。
57、深圳市海菲光电发展有限公司
总部：深圳官网：http://www.berise-opto.com/
主要产品有：高亮液晶屏,户外液晶屏,户外广告机,高亮监视器,LED背光模组。
58、宇顺电子股份有限公司
总部：深圳官网：http://www.hifay.com.cn/
专注于液晶显示模块行业，是一家集研发、制造、 销售为一体的高新技术企业。生产的TFT模组尺寸从1.44到7寸，产品规格涵盖QVGA、WVGA、qHD、HD等，市场前景广阔。
总部：深圳官网：http://www.szsuccess.com.cn/
公司集研发、设计、生产、销售、服务为一体，为智能手机整机制造商提供全方位触控显示一体化解决方案，专业研发制造Sensor感应器、电容式触摸屏（GFF/OGS/GG）、中小尺寸LCD（TN/HTN/STN/CSTN/TFT）及对应模组、玻璃盖板产品。公司产品广泛应用于通讯终端（智能手机、平板电脑等）、家用电器、车载电子、数码产品等行业，远销欧美、日韩、新加坡等国家。
注：排名无先后
附：
一、屏的接口类型
1.SPI：SPI/采用较少，连线为CS/，SLK，SDI，SDO四根线，连线少但是软件控制比较复杂。一般用于低速黑白小尺寸屏。
2.I2C：I2C一般用于低速黑白小尺寸屏。
3.CPU：在智能机之前的功能机上用的多。数据位传输有8位,9位,16位和18位。连线分为:CS/,RS(寄存器选择),RD/,??WR/，再就是数据线了。优点是：控制简单方便，无需时钟和同步信号。缺点是：要耗费GRAM，所以难以做到大屏（QVGA以上）。
4.RGB：大屏采用较多。数据位传输也有6位,16位和18位之分。连线一般有:VSYNC,HSYNC,DOTCLK,VLD,ENABLE,剩下就是数据线。它的优缺点正好和MCU模式相反。
5.LVDS：LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
6.MDDI：为高通推出，将取代SPI模式而成为移动领域的高速串行接口。
高通公司于2004年提出的接口，通过减少连线可提高移动电话的可靠性并降低功耗，这将取代SPI模式而成为移动领域的高速串行接口。连线主要是
host_data,host_strobe,client_data,client_strobe,power,GND几根线。
7.VSYNC：该模式是在CPU模式下增加了一根VSYNC(帧同步)信号线而已,应用于运动画面更新。
8.MIPI：为多家重量级厂商联合成立的组织。
二、液晶屏线接口类型区分
(1)TTL屏接口样式：
这种屏要求AD驱动板输入单口或双口6位/8位的三基色TTL电平，所以用线比较多，一般用FX8系列连接头，有60PIN/70PIN/80PIN，早期的有DF9B-31P和DF9B-41P。还有MITSUBISHI和ACER公司很多屏是用两根45PIN和35PIN扁平电缆IL-FHR-45S-HF（JAE）/扁平电缆IL-FHR-30S-HF（JAE）连接，早期的IBM也有单用一根50PIN扁平电缆的。
注意，TTL接口的针脚一般在41PIN以上，多的可达120PIN。
D6T（单6位TTL）：31扣针，41扣针。对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见
S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）
(2)LVDS屏接口样式：
常见的有20PIN/30PIN的,早期10-12寸屏也有14PIN的。根据信号线口数一般分为:单通道6位,单通道8位,双通道6位,双通道8位,共4种。(“单通道”,“双通道”又称为“单通道”,“双通道”又称为“单口”,“双口”)。
要区分通道数和位数就要看电路了，一般每对数据线之间接有一个100欧电阻，其中一对是时钟线，所以，看到4个电阻就是单口6位，8个电阻就是双口6位，5个电阻就是单口8位，10个电阻就是双口8位。
注意,也有TMDS接口用这种20PIN接头的,如LG的LP141X1。
D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）
D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）
S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）
S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）
常用LVDS液晶屏线定义
针插单6位(DF14)屏线定义:1-2:电源,3-4:接地,5-6:第1组,7空,8-9第2组10:空,11-12:第3组,13:空,14-15:第4组,16,17,18,19,20:空
如图所示

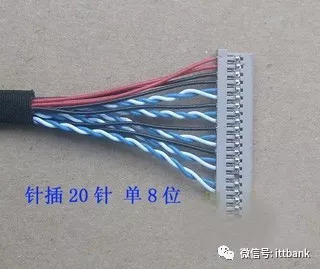

针插单8位(DF14)屏线定义:1-2:电源,3-4:接地，5-6:第1组,7空,8-9第2组10:空,11-12:第3组,13:空,14-15:第4组,16:空,17-18:第5组,19,20:空,
如图所示

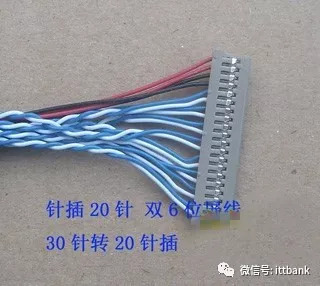

针插双6位(DF14)20针转30针,屏线定义:1-2:电源,3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组,13-14:第5组,15-16:第6组,17-18:第7组,19-20:第8组
如图所示

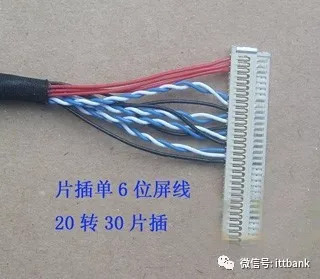

片插(刀口形 FI-X)单6位20针转30针屏线定义:1:地,2-3:VCC,4-5-6-7:接地,8-9: 第1组,10:接地,11-12:第2组,13:接地,14-15:第3组,16:接地,17-18: 第4组,19-20-21-22-23-24-25-26-27-28-29-30
如图所示

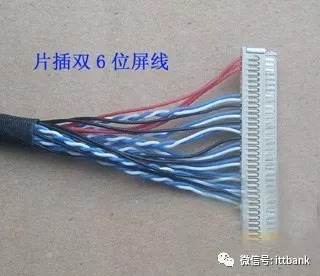

片插(刀口形 FI-X)双6位,屏线定义:1:接地,2-3:电源,4-5-6-7:空,8-9:第1组,10:黑线,11-12:第2组,13:黑,14-15:第3组,16:空,17-18:第4组,19:空,20-21:第5组,22:空,23-24:第6组,25:空,26-27:第7组,28:空,29-30:第8组
如图所示

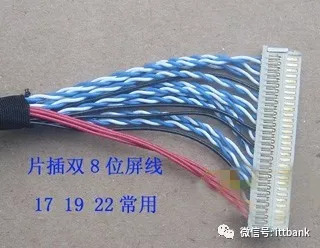

片插(刀口形 FI-X) 屏线定义-双8位(17,19,22最常用的屏线定义)
1-2: 第1组,3-4: 第2组,5-6: 第3组,7:GND,8-9:第4组 ,10-11:第5组,12-13:第6组,14:GND15-16:第7组,17:GND,18-19:第8组.20-21:第9组,22-23:第10组,24:GND,25-26-27:空,28-29-30:VCC
如图所示

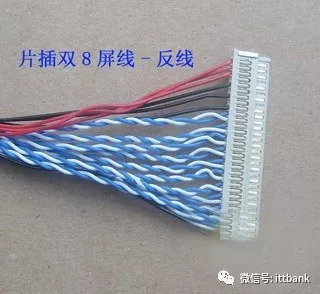

片插(刀口形 FI-X )双8位反线屏线定义:1-2-3:VCC,4-5-6-7-8-9:接地,10-11: 第1组,12-13:第2组,14-15:第3组,16-17: 第4组,18-19:第5组,20-21:第6组,22-23:第7组,24-25:第8组,26-27:第9组,28-29:第10组,30:GND:
如图所示

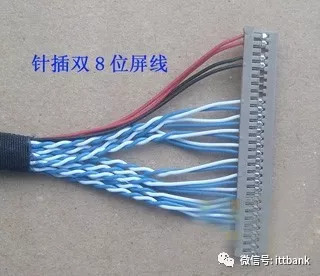

针插(DF14)双8位屏线定义:1:空,2-3:第1组,4-5: 第2组,6-7:第3组,8-9:第4组,10-11: 第5组,12-13:第6组,14-15:第7组,16-17:第8组,18-19:第9组,20-21:第10组,22-23-24-25:空,26-27:接地,28空,29-30:电源,
如图所示

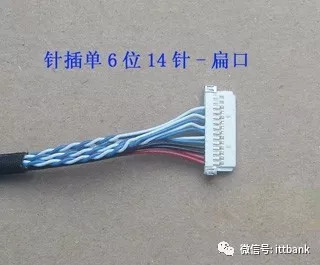

片插单6位14针(DF19)小口:1-2:电源3-4:接地,5-6:第1组,7-8:第2组,9-10:第3组,11-12:第4组, 13-14:空脚
如图所示
(3)TMDS接口
TMDS接口应用比较少，是一种类似LVDS的接口，在大尺寸屏中有一部分使用该接口，典型的有三星的LT181E2-131和LT170E2-131等。
(4)RSDS屏接口
RSDS屏接口样式:50排线，双40排线，30＋50排线。主要为台式机（15寸，17寸）液晶屏。
(5)TCON接口:Timing Controller(不常用)
现在很多的型号的液晶屏接受的是LVDS信号，而Driver IC收到的是RSDS信号，这中间就是由TCON实现的转换，不少屏是RSDS接口的，是PANEL厂家为了减少PANEL成本，省掉了TCON芯片，因为目前的很多驱动板IC都可以直接处理RSDS信号了。
CPU转RGB

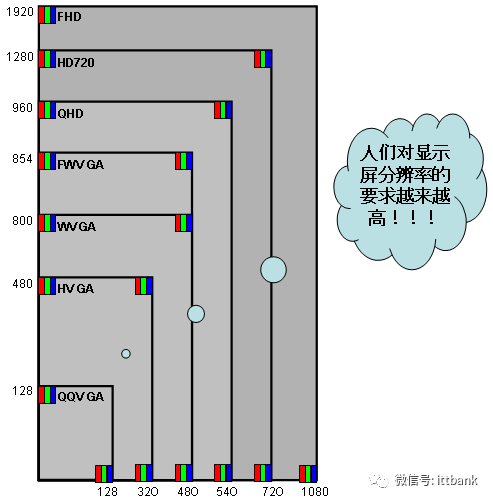

一般QHD分辨率及以上显示屏多会采用RGB或MIPI Video Mode接口来驱动显示。市面上常用的电测方案是:
用三星的2410或2440芯片自带的LCD控制器来直接驱动RGB接口显示屏；
用三星的2410或2440芯片自带的LCD控制器加上RGB时序转MIPI Video Mode 时序的桥接IC(如:SSD2825、SSD2828、TC358768)来驱动MIPI Video Mode接口显示屏。
这些方案都有其局限性而无法满足测试要求。其局限性主要表现在如下两个方面:
第一、2410或2440的LCD 控制器最多支持X坐标2048、Y坐标1024分辨率的显示屏,而手机显示屏HD 分辨率及以上的Y坐标分辨率已大于1024,使得此方案无法满足测试要求；
第二、2410或2440的LCD控制器的PCLK(像素点时钟)频率较低,无法满足HD分辨率及以上显示屏对帧频的需求。
基于FPGA的CPU转RGB时序模块能很好的解决以上两方面局限,且简单方便。
什么是FPGA?FPGA是Filed Programmable Gate Array的缩写,即现场可编程门阵列。FPGA是在CPLD基础上发展起来的新型高性能可编程逻辑器件它一般采用SRAM工艺,也有一些专用器件采用Flash工艺或反熔丝(Anti_Fuse)工艺等。FPGA的集成度很高,其器件密度从数万系统门到数千万系统门不等,可以完成极其复杂的时序与组合逻辑电路功能,适用于高速、高密度的高端数字逻辑电路设计领域。FPGA的基本组成部分有可编程输入输出单元、基本可编程逻辑单元、嵌入式块RAM、丰富的布线资源、底层嵌入功能单元、内嵌专用内核等。FPGA的主要供应商有Xilinx、Altera(被Intel收购)、Lattice、Actel和Atmel（被Microchip收购）等。
基于FPGA的CPU转RGB时序模块,采用Altera公司的Cyclone II系列中的EP2C8Q208C8N器件为核心来设计。其完成的主要功能就是异步的CPU时序到同步的RGB时序的转换;其技术指标要求PCLK(像素时钟)频率到达100MHz,支持24位色FHD分辨率手机显示屏。
为什么要设计将普通的异步CPU时序转换成满足帧频的高分辨率RGB时序的固定功能模块呢?其原因是:
第一、市面上的8051、ARM7、ARM9、Cortek 等内核的低成本MCU芯片资源很多,易购买,也不会增加太多成本；
第二、对于功能或软件流程上的处理MCU比FPGA更加灵活,更加容易实现；
第三、MCU采用的ADS、Keil等编译器的编译效率比FPGA厂商,如Altera公司的Nios II IDE要高得多,更适合于要频繁调试初始化代码的手机屏的测试；
第四,做成固定功能模块,对于不了解FPGA的工程师来说,降低了学习使用的门槛。
工程师只要懂得用MCU来控制这个固定功能模块即可。

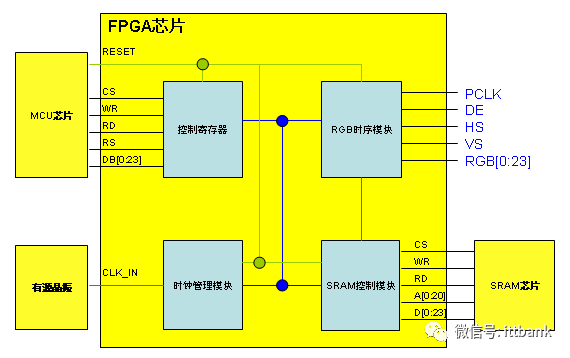

基于FPGA的CPU转RGB时序模块由FPGA芯片、SRAM芯片、有源晶振三个主要部件组成,用MCU控制其按要求工作。
FPGA内部按四个功能模块进行逻辑设计,分别是相关控制寄存器、时钟管理模块、RGB时序模块、SRAM控制模块。

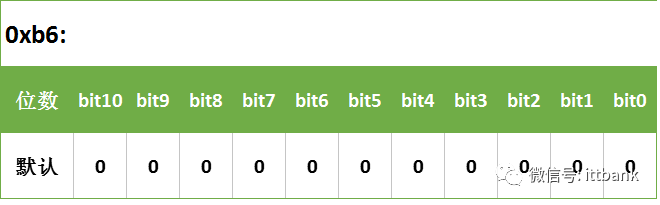

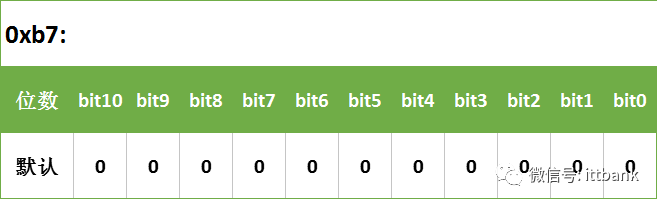

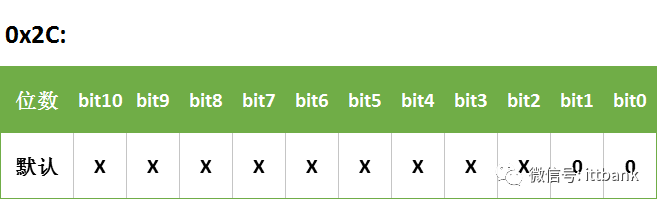

相关控制寄存器主要用来控制模块的工作状态,总共由10个寄存器组成,分别是0Xb0、0xB1、0xB2、0xB3、0xB4、0xB5、0xB6、0xB7、0x2C、0xE0。
其作用如下:
说明:水平同步信号之负脉冲的宽度(多少个PCLK宽度?)
说明:水平同步信号之负脉冲的宽度+脉冲后肩宽度
说明:水平同步信号之负脉冲的宽度+脉冲后肩宽度+水平有效扫描宽度
说明:水平同步信号之负脉冲的宽度+脉冲后肩宽度+水平有效扫描宽度+脉冲前肩宽度
说明:垂直同步信号之负脉冲的宽度(多少个HS宽度?)
说明:垂直同步信号之负脉冲的宽度+脉冲后肩宽度
说明:垂直同步信号之负脉冲的宽度+脉冲后肩宽度+垂直有效扫描宽度
说明:垂直同步信号之负脉冲的宽度+脉冲后肩宽度+垂直有效扫描宽度+脉冲前肩宽度
说明:bit1,bit0:
0,0:禁止写SRAM,SRAM地址计数器清零,RGB核可以读SRAM
0,1:可以按24bit写SRAM,SRAM地址计数器自加,RGB核禁止读SRAM
1,1:可以按16bit写SRAM,SRAM地址计数器自加,RGB核禁止读SRAM
说明:bit2,bit1,bit0:
0,0,0:对应QVGA所需PCLK频率
0,0,1:对应HVGA所需PCLK频率
0,1,0:对应WVGA所需PCLK频率
0,1,1:对应QHD所需PCLK频率
1,0,0:对应HD720所需PCLK频率
1,0,1:对应HD800所需PCLK频率
1,1,0:对应FHD所需PCLK频率
RGB时序模块用来完成对SRAM的读操作和RGB时序的输出。
SRAM控制模块完成MCU对SRAM的写操作与RGB时序模块对SRAM的读操作的仲裁。
时钟管理模块完成生成当前所需的PCLK时钟,总共可以产生0XE0寄存器所设置的6种PCLK时钟。
小结:通过以上对基于FPGA的CPU转RGB时序模块的功能描述,可以清楚的看到到此模块绝对优于传统的单纯MCU测试方案和单纯的FPGA测试方案。尤其针对如今HD及以上分辨率的屏的测试更显得非此方案不可。此模块的输入可以是任何能产生CPU时序的单片机或ARM;此模块的RGB时序输出可以做为很多MIPI桥接IC的输入信号。所以此模块具有使用的简易性和通用性。
*内容摘自ittbank
