羊年来到，洋人们推动的六级能效标准的需求日益高涨，芯朋全力配合充电器厂商的攻城狮弟兄们，一同卷起袖子，在六级能效这场战役中帮助大家攻城略地！

芯朋微电子结合第二代PSR集成IC推出了七君子系列方案：5V1A~3A的六级能效充电器7款方案。

方案特征：

• 高压启动待机功耗<75mW

• 满足六级能效要求

• 耐压650V余量足

• 温升De-rating裕量充足

• CV、CC精度<5%

• 过温保护、VDD过欠压保护

• FB开短路保护、CS开短路保护

一、方案简介

该系列方案基于已广泛应用的第二代PN8355、8356、8358、8359、8360等系列PSR IC，内部集成650V功率MOSFET，内置高压启动、输入电压和DC输出线补偿。

芯片采用经典可靠控制平台：PFM提高转换效率+分段变Ipk降低音频噪声。根据应用功率搭配集成不同规格的专利Smart MOSFET：即在高雪崩能力DMOS的基础上内部集成了启动管、电流采样管、温度采样管、CS短路保护等智能检测保护模块，该独有技术已获得2项美国专利授权。

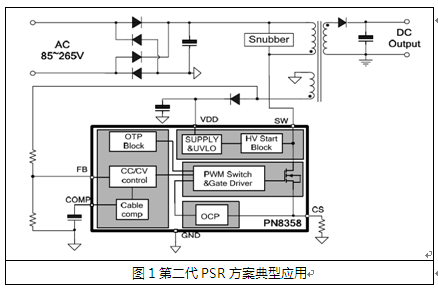

方案典型应用如图1所示：

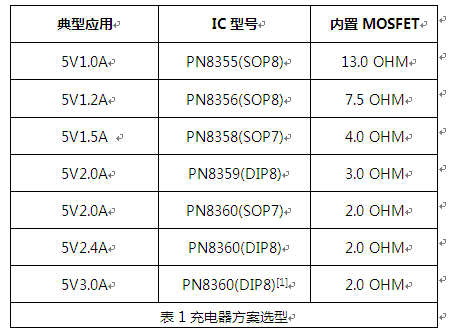

芯片方案选型如表1所示：

备注：[1]如系统空间较小，需外加散热片。

七君子系列方案支持共板设计，为客户降本提效：

• 5V1.0A和5V1.5A SOP方案共板；

• 5V1.5A和5V2.0A SOP方案共板；

• 5V2.0A和5V2.4A DIP方案共板；

二、性能测评

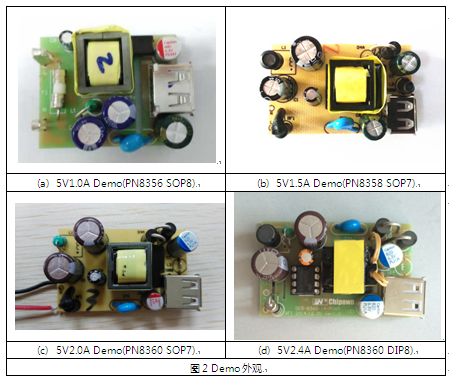

我们选取5V1.0A、5V1.5A、5V2.0A及5V2.4A四个典型应用进行关键性能评估，直接Show数据干货，对应Demo外观如图2所示。

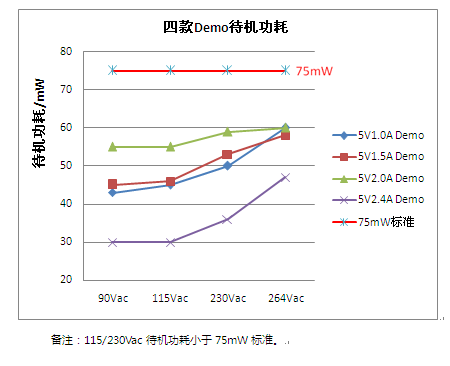

1.待机功耗

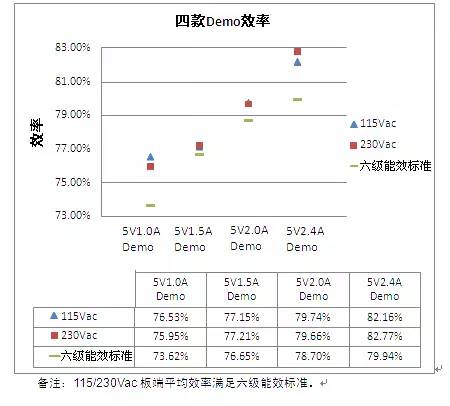

2.四点平均效率

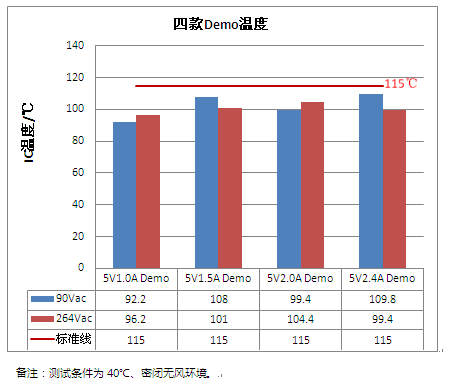

3.芯片表面温度

4.安规性能

• EMI传导、辐射满足EN55022 Class B标准要求，裕量均大于6.0dB

• ESD满足IEC61000-4-2，8kV/15kV等级要求

• EFT满足IEC 61000-4-4: 2004，2kV等级要求

• Surge满足IEC 61000-4-5:2005，2kV等级要求

• 交流绝缘满足3.75kV,60s, 漏电流小于5mA要求

三、结束语

低待机功耗、高转换效率、小型化、模块化、系列化是电源产品的发展趋势，在5-15W功率段AC/DC电源应用中，芯朋微高性价比第二代PSR全系列集成解决方案，除满足最严苛的能效及安规标准和系统成本、体积可显著降低外，采用的模块化共板设计还可显著降低新产品开发中的时间、设计及认证成本，芯片在客户端批量已超过两年，品质非常稳定。

另外，芯朋微2015年将逐步推出更高性能的第三代PSR系列解决方案(PN8365-PN8370)，与第二代PSR方案Pin to Pin兼容，进一步提升平均效率、降低系统温升、优化EMI、降低系统成本。
