单片机初学者轻松入门之（四）：单片机点燃一个led灯

对于初学者，设计一个产品时可以分为三步或者四步：

1、用proteus画电路图；

2、用keil写程序并创建.hex文件；

3、将.hex文件下载至单片机中，proteus软件仿真调试；

4、开发板调试或者单片机设备调试。

以下分三步仿真点燃一个发光二极管（led灯）。

1、画电路图。

“用单片机点燃一个led灯”，由任务的名字可知需要的元器件有：一片单片机（AT89C51或者AT89C52）、一个led灯。

Proteus软件中自带最小系统电路，所以在画电路图的过程中可以省去最小系统电路。另外，proteus中有各种led灯，包括各种颜色，可随自己喜欢或需要选择。

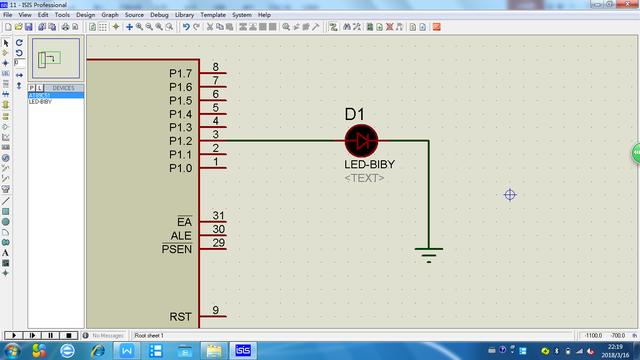

画好的电路图如下：

2、写出程序并创建.hex文件。

（1）、函数

一个C51程序通常由一个主函数和若干个函数构成。其中，主函数即main()函数。C51程序的执行总是从main函数开始，完成对其他函数的调用后再返回到主函数，最后由main函数结束整个程序。一个C51源程序必须有，且只能有一个主函数main()。

C－51函数的一般格式：

类型 函数名（参数表）

{

数据说明部分

语句执行部分

}

（2）、C-51的包含的头文件

通常有:reg51.h math.h ctype.h stdio.h stdlib.h absacc.h

常用有:reg51.h （定义特殊功能寄存器和位寄存器）；

math.h （定义常用数学运算）；

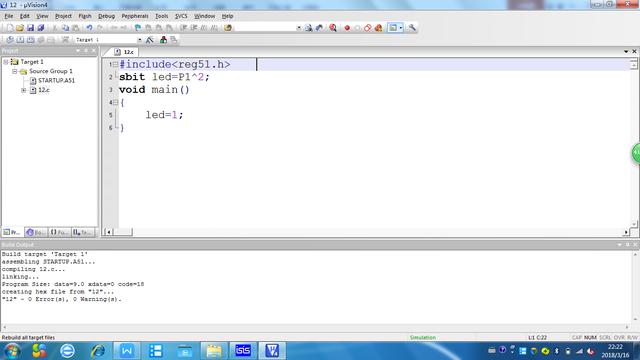

以下对程序做详细说明：

#include //调用51单片机头文件，include调用

sbit led=P1^2; //sbit置位，用变量led（任意取）代替I/O口P1.2

void main() //主函数前加void，表示无返回值

{

led=1; //给P1.2口高电平，点亮led灯

}

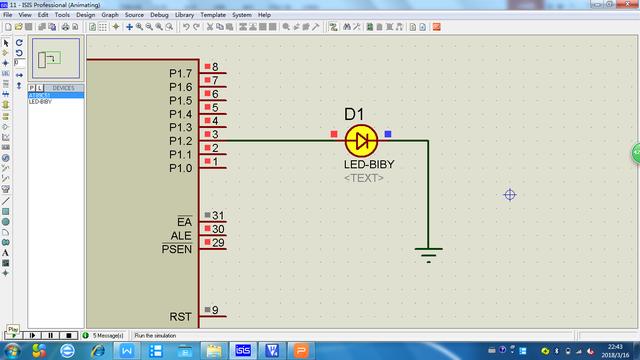

3、下载程序并仿真，效果如下图。

由于是周末在家里，所以实物调试做不了了。
