自激振荡器电路

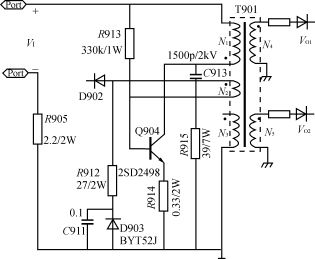

图 自激振荡器电路
图示出自激振荡器电路部分。实验发现此振荡器正反馈系数极强，当VI为30V时便起振，随着VI升高到80V左右，VO1在额定负载下很快达到设计值110V，如果不小心再提升VI，则会立即烧管。在实用上由于加入C912，Q901～Q903等稳压反馈回路，它们同时分流了一部分Q904的激励电流，从而保证了该电路稳定地工作在220VAC±10％输入电压范围内。如果要改在115VAC工作，则首先要将偏置电阻R913适当减少，以保证Q904有足够起振和负载能力。
