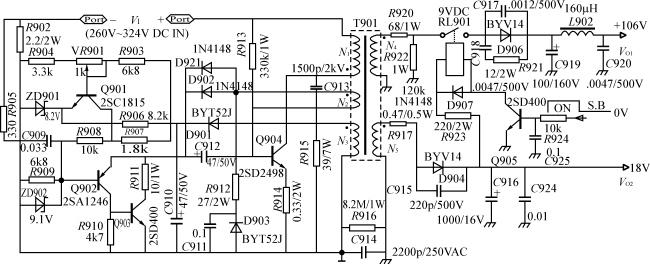

图 220VAC供电的三洋80P机芯电源电路
图1所示为220VAC供电的三洋80P机芯电源，它早年曾广泛使用在一些国内电视机中，其特点是：采用常规双极型功率管，全分立元器件，电路简单，成本低，但却能满足电视机基本稳压要求，而且EMI噪音特少。其缺点是：动态反应较慢，AC/DC转换效率稍低（最高只有80％），稳压范围较窄（只有VI±10％），而对负载变化的调整特性也没有含光耦的第二代开关电源那么好。但作为全分立元器件的第一代开关电源，它的成本却比第二代低15～20元左右，因此从性能/价格比看，在某些场合它还是很有用的。
