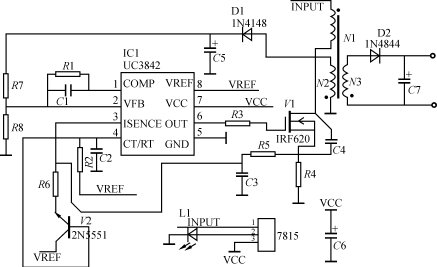

图 单端反激式开关电源实际电路原理图
图为单端反激式隔离开关电源实际电路原理图。由于大功率电源中有＋24V的直流电压，所以本电源的输入电压取为24V。7815经一发光二极管抬升电位后启动UC3842工作，反馈线圈12的电压整流后经取样电阻分压回送到UC3842的误差放大器反向端来调整驱动脉冲宽度，从而改变输出电压。根据实际给定的定时元件的数值，UC3842的工作频率为166.7kHz。R4=0.5Ω为电流检测电阻，其上的检测信号经低通滤波器后与斜率补偿信号相加送到UC3842的3脚，当开关管流过的电流超过2A时，UC3842关断，从而保护了开关管不致损坏。采用斜率补偿后，电路在任何占空比条件下也变得稳定。与开关管并联的电容C4是为了消除开关管的尖峰电压。变压器采用印刷电路板变压器，不需要人工绕线，简化了变压器的制作过程，同时使整个电源的体积减小，使线圈之间完全耦合（见图4），并能根据需要很方便地增加或减少输出的组数。变压器变比为1，原边线圈和副边线圈成对叠放（为耦合得更好），再加上一组反馈线圈。由此来保证输出多组隔离的24V稳定电压。
