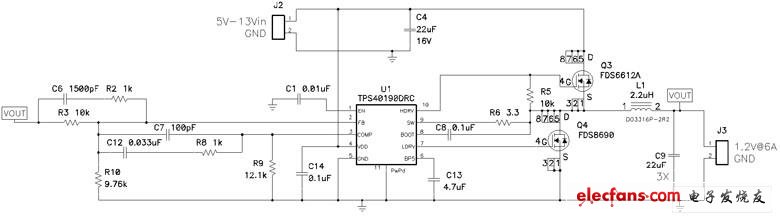

这个降压转换器电路是一个6A电流下1.2V到12V输入电压的电路。它使用一个运行在300kHz的控制器(TPS40190)。用户优先考虑的，是低成本和简单的材料清单(BOM)。输入和输出电容的给定标准，为1210封装的22μF、16V陶瓷电容。这些电容可以处理3A RMS，并且发热最小。就输入电容而言，用户一般不关注电压纹波，而只关心电流是否过高。输入电压达到5V最小值，而且占空比为Vout/Vin或0.25时，最坏情况发生。RMS电流为Iout×√(D× (1-D))或2.6 A。
