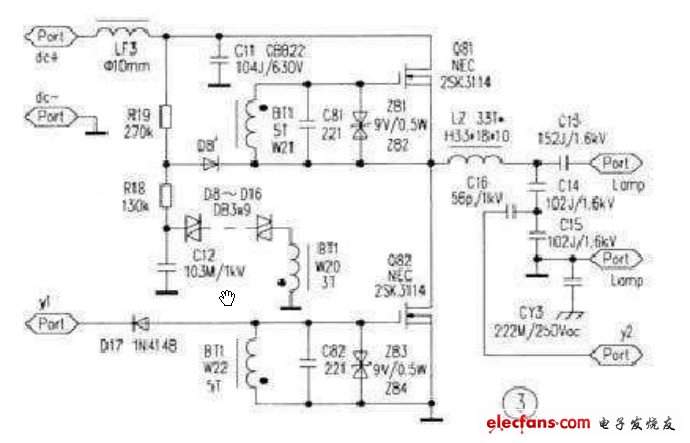

逆变电路如图，它将PFC电路输出的高压直流变换为供无极灯使用的高频交流电。接通电源后PFC输出直流电压.通过R19、R18加到电容C12上，C12开始充电。当C12上所充电压达到触发管(DI-AC)D8～D16的转折电压时，DIAC由关断转为导通状态。积分电容C12所储存的电荷经DIAC加于振荡变压器BT1的初级绕组W20，依靠W22、W21两个绕组使Q81、Q82获得幅度相等，相位相差180°的驱动信号。在Q82导通时Q81被强迫关断截止;Q81导通时，Q82又被强迫关断截止。逆变电路原理图:
