无极灯电源滤波器电路 - 模拟电源 -
来源: 网络用户发布,如有版权联系网管删除 2018-09-23

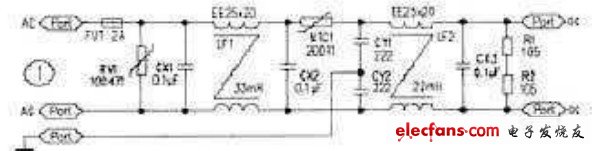

电源滤波器是由电感和电容组成的两级式电源滤波网络,所要抑制的频率主要是PFC的工作频率约50kHz和DC/AC开关频率2.65MHz,以及这两个频率的高次谐波。CX1、CX2、CX3也叫X电容。把差模干扰噪声旁路掉。LF1、LF2为共模扼流圈,抑制共模噪声。CY1、CY2也叫Y电容,用于抑制输电线继发的射频噪声。RV1为压敏电阻器,用来吸收尖峰脉冲过电压。在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流。R1、R2是X电容的泄放电阻。无极灯电源滤波器电路:
