MIC5158电池充电电路图

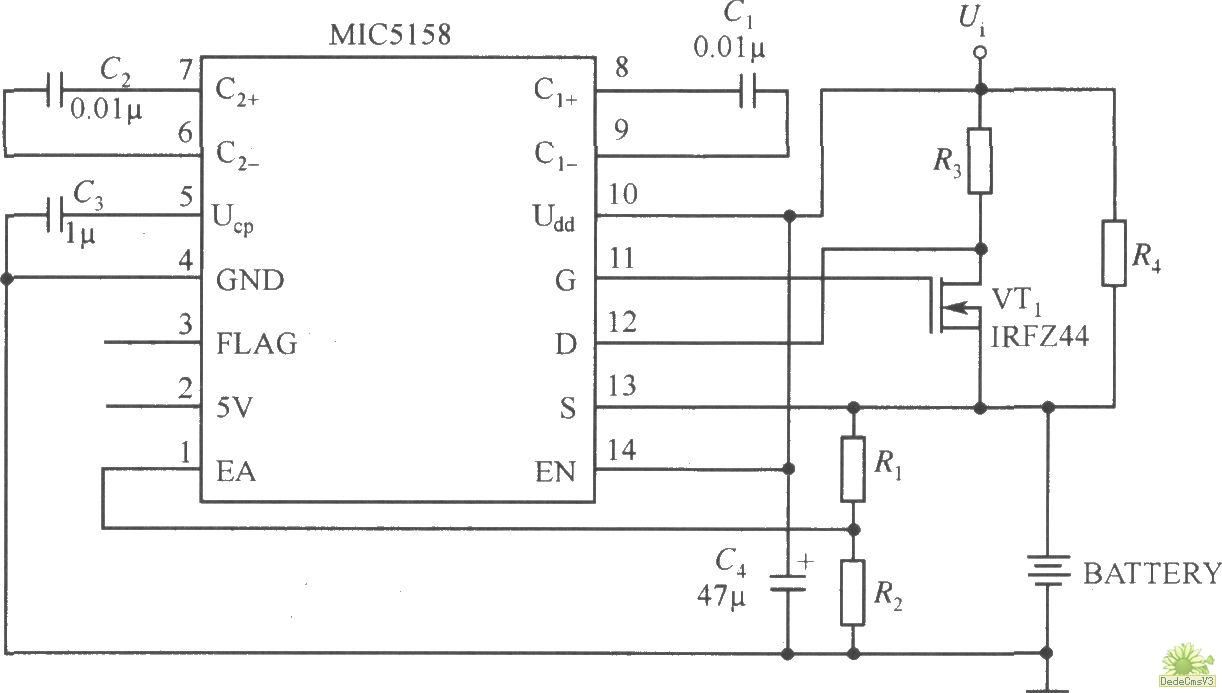

由MIC5158构成的恒流充电电路如图所示。该电路在整个充电过程中提供一个恒定的电流(35mV／R3)，直到电池的电压充到：

Uf1=1.235(1+R1/R2)

式中，Ufl为浮充电压(V)。在达到浮充电压的条件时，MOSFET管就被关断，电荷电流就由R4来提供通路。
