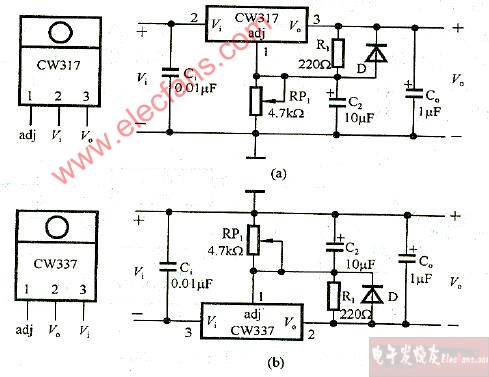

可调式三端稳压器能输出连续可调的直流电压。常见产品如图4所示。其中，CW317系列稳压器输出连续可调的正电压，CW337系列稳压器输出连续可调的负电压。稳压器内部含有过流、过热保护电路。R1与RP1组成电压输出调节电路，输出电压
Vo≈1.25(1+RP1/R1) （7）
R1的值为120 ~240Ω，流经R1的泄放电流为5mA～10mA。RP1为精密可调电位器。电容C2与RP1并联组成滤波电路，以减小输出的纹波电压。二极管D的作用是防止输出端与地
短路时，损坏稳压器。集成稳压器的输出电压Vo与稳压电源的输出电压相同。稳压器的最大允许电流ICM压差；(Vi-Vo)max为稳压器的最大输入、输出压差。

可调式三端稳压器的典型应用
