50W输出开关电源原理图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

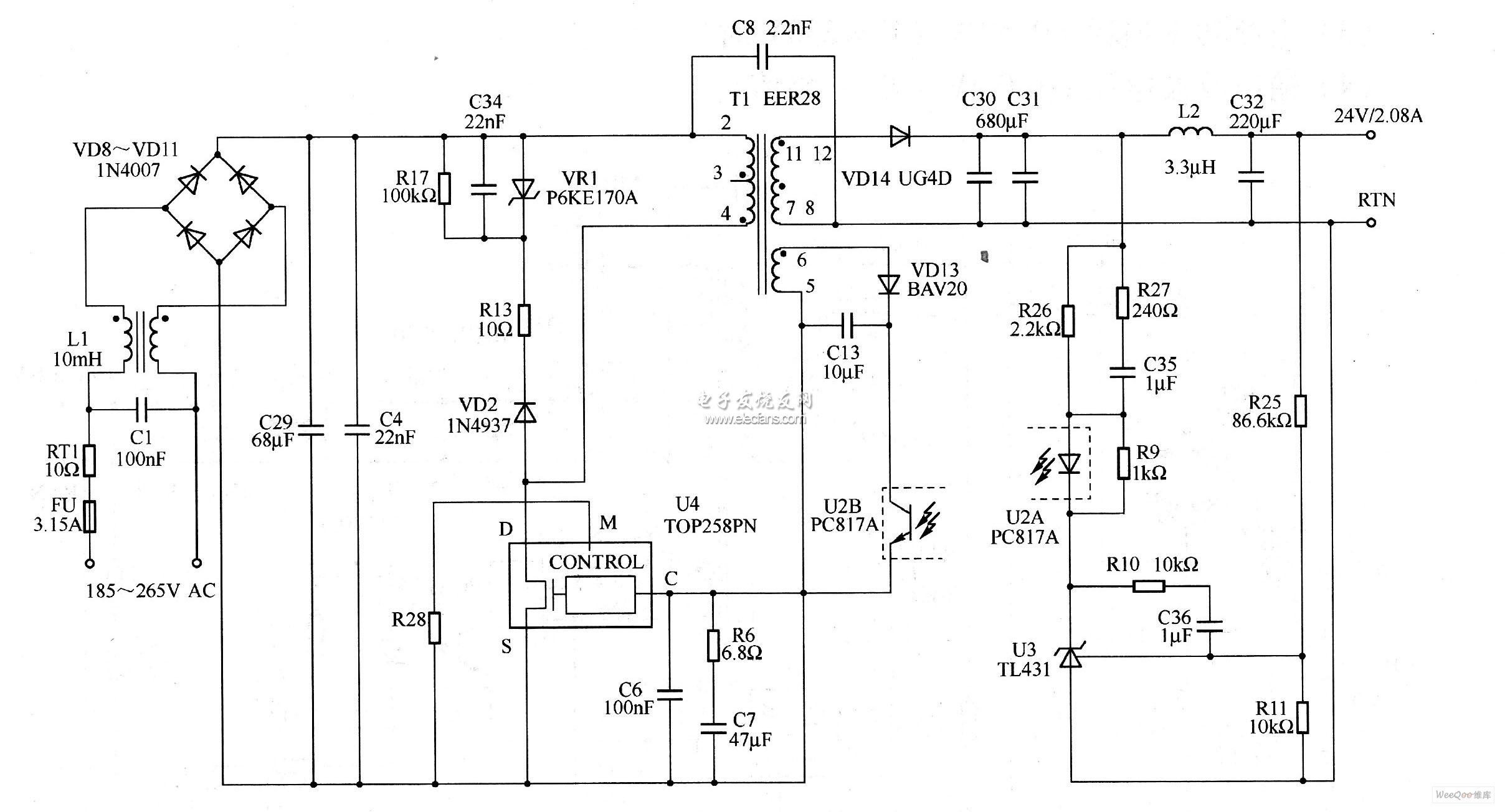

该电路电源为隔离反激式拓扑结构，设计采用T0P258PN器件使电路具有较高的效率，可以在无须任何外接散热器件的情况下在高温(65°C)环境中工作。熔断器FU在出现严重的短路故障时可起到保护作用。如图为50W(峰值70W)输出开关电源电路:

50W输出开关电源电路
