65W/19V输出开关电源电路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

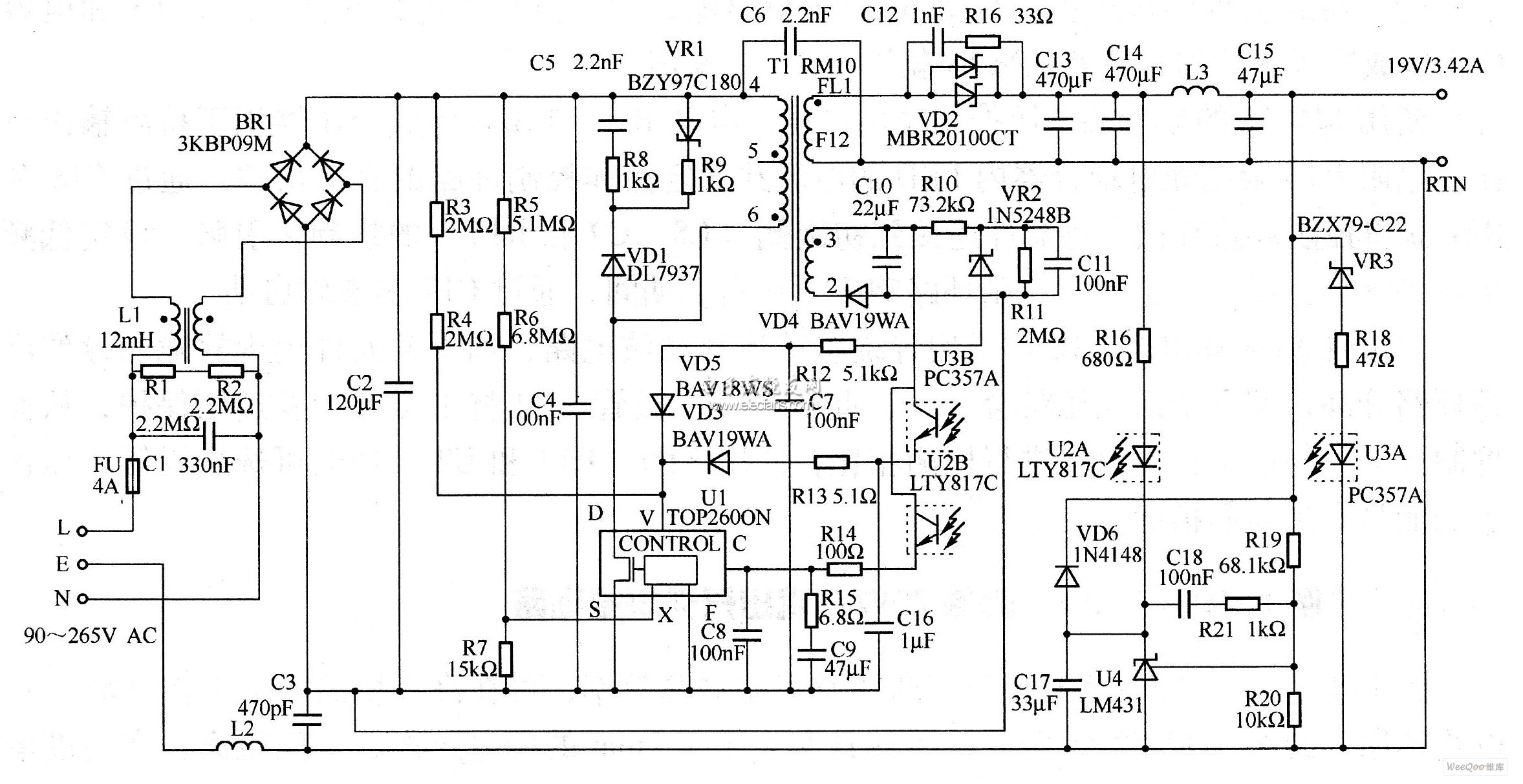

该电路包括一个高效率钳位电路，由二极管VD1、齐纳稳压管VR1、电容C5以及电阻R8和R9共同构成。使用缓冲器钳位将流入变压器漏抗的能量耗散，在轻载条件下，VR1消耗的功率非常少，其效率与传统的RCD钳位电路相比有较大改善。如图为65W/19V 输出开关电源电路图:
