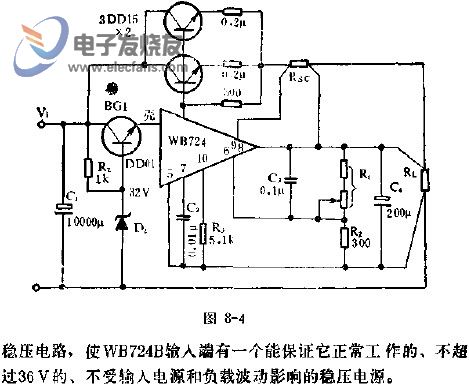

图中所示是用WB724多端可调式正集成稳压器输出电压为24V,输出电流为5A的应用线路.

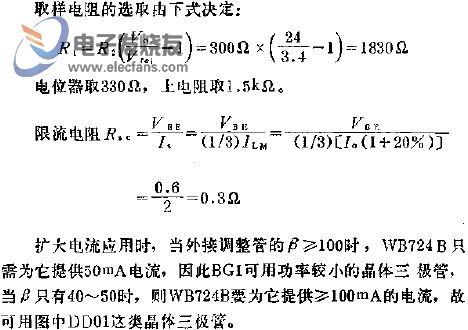

图示线路输入电压需45V左右,但WB724最大允许输入电压为36V,故在线路中增加了BG1,D1,R2组成的小电流预
