可调式稳压源电路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

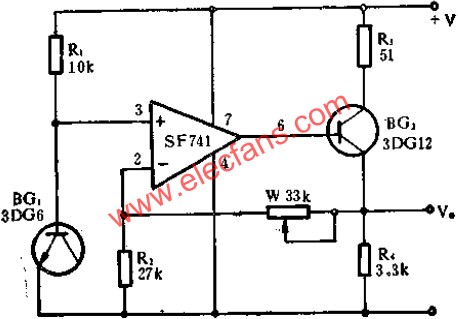

图中所示是用SF741组成线路简单,精度较高的可调式稳压源电路.

图示线路中,运算放大器与三极管BG1,R2,W组成闭不同相放大器.把BG2的ED结正向压降0.7V作为基准电压.因此可求得输出电压V0与基准电压V2,反馈网络R2,W之间的关系:
