可调式恒流源电路图 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24

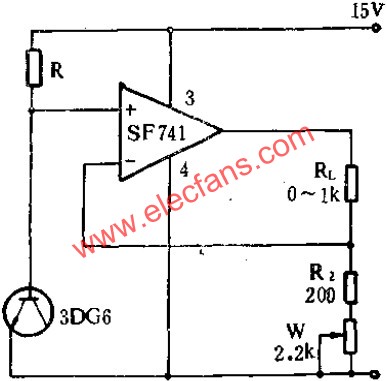

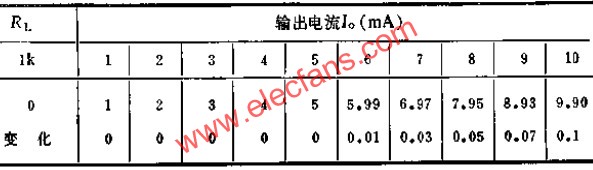

图示线路利用三极管的ED结作为0.7V左右的稳压管.调节电位器W(22K),可使恒流范围控制在0.3~10MA,当恒流取小于6MA,负载R2从0~1K变化时,电流I0的变化大于0.01MA.其实验数据如表所示.
