FC3运放组成15V、1A稳压电源电路图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-24　

进入嵌入式论坛与网友讨论>>

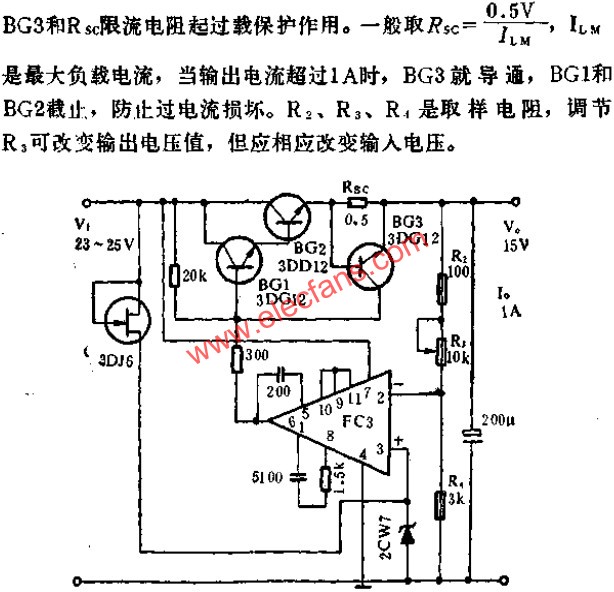

图中所示是用中增益运放FC3组成正稳压电源的线路.输出电压V0=15V,输出电流I0=1A.图示线路中场效应管3DJ6作为一种简单的恒流源,以保证稳压管2CW7的工作电压不变,
