无纹波稳压电源电路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

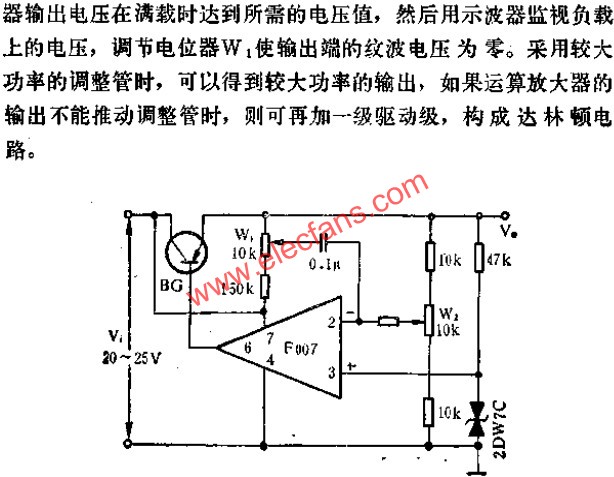

图中所示是用通用I型F007运放组成基本上消除了纹波的稳压电源线路.图示线路输入电压的纹波成分是通过0.1U电容耦合到运算放大器的反相输入端,纹波电压经倒相后至串联调整管BG的基极,因此输出纹波电压非常小.调整时,调节稳压
