这里介绍的是使用一只6Pl电子管整流的、输出直流电压可以调整的整流器。输出电压可以在十几伏至几百伏之间改变，可为电子管接收机或发射机供电，以满足爱好者各种需要。

原理简介

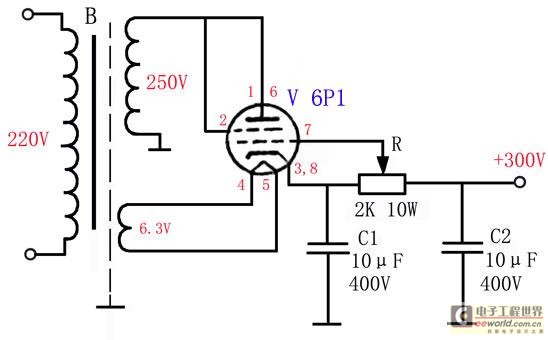

  电路如图7所示。6P1电子管的屏极和阴极相当于一只真空二极管，作用与半导体整流二极管相同，屏极相当于半导体二极管的正极；阴极相当于负极。电源变压器次级的交流正半周从6P1管的屏极流入，从阴极输出正脉冲直流，形成半波整流。
  与一般电子管整流器不同的是，6P1电子管有控制栅极。控制栅极接到滤波电阻上，也就是说在控制栅极加了一个正向偏压，移动线绕电阻的滑臂就可以改变输出电压的大小。正向偏压越大，阳极电流越大，输出电压就越高，由此控制6P1管的屏流，以达到改变输出电压的目的。可以看出，这种整流器不怕过载，不怕负载短路。因为当负载短路时，负栅压增大，引起屏流减少，从而保护了整流管。

  所用元件列表如下：
