[组图]胆机电源 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

1.常见整流电路
  		　

电路形式 输入交流电压有效值 每管反向峰值电压 每管通过电流 负载开路输出电压 带负载时输出电压 所需二极管数量
半波整流 E 2.83E I 1.42E E 1
全波整流 2E 2.83E 0.5I 1.42E 1.2E 2

桥式整流
容性负载
 E 1.42E 0.5I 1.42E 1.2E 4

桥式整流
感性负载
 E 1.42E 0.5I 1.42E 0.9E 4
二倍压整流 E 2.83E I 2.83E 2E 2
 　
　 　 　
　 　 　
　 　 　

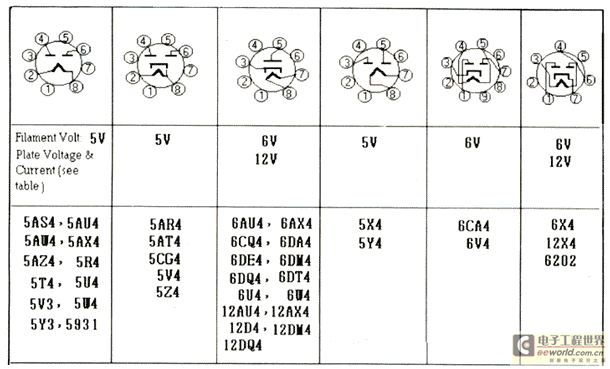

　  2.常见整流管管脚分布图
  		　
　



　
　   　
　 　 　
　

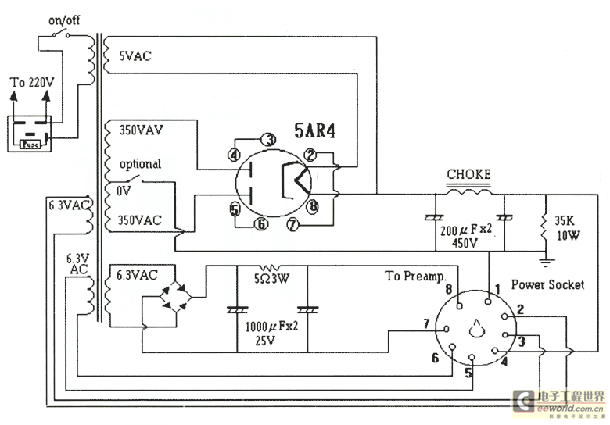

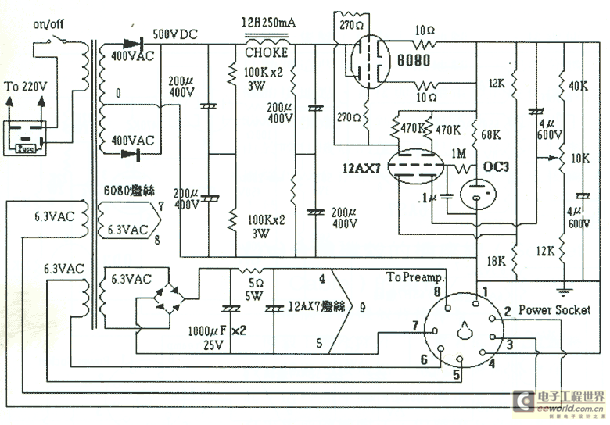

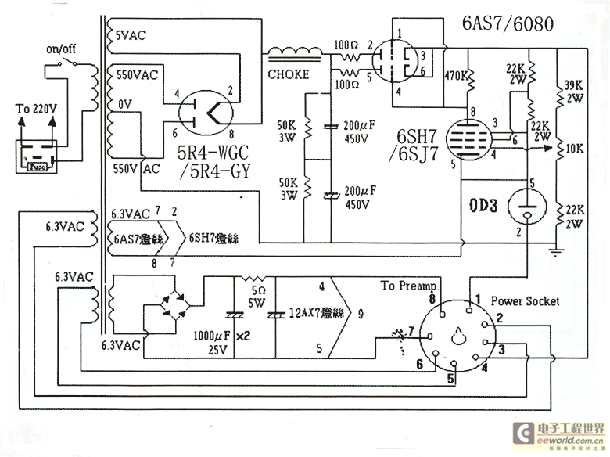

3.通用的5V灯丝整流管电路


 　
　 　 　
　

　
　 　 　
　

　
