On Semi公司的NCP1654是一个用于连续导电模式（CCM）功率因数校正步升式预转换器的控制器。它以固定的频率模式控制电源开关导电时间（PWM）并依赖于瞬时线圈电流。

电路采用SO8封装结构，实现了外部组件数量的最小化并极大简化了PFC设备。它还具有高安全性保护特性，使得NCP1654成为一个用于耐用、紧凑型PFC控制器的驱动器，就像一个高效的输入电源失控箝位电路。

NCP1654主要特性

满足IEC61000-3-2标准要求

平均电流持续导电模式

快速瞬态响应

极少的外部组件

非常低的启动电流（<75μA）

非常低的关断电流（<400μA）

低运行功耗

1.5A推拉输出电路门驱动

精确的完全集成65/133/200kHz振荡器

用于逐周期占空比例控制的闭回路PWM

内部平衡的内反射

滞后的欠压锁定

用于平稳启动运行的软启动

关断功能

引脚到引脚符合工业标准要求

无铅元件

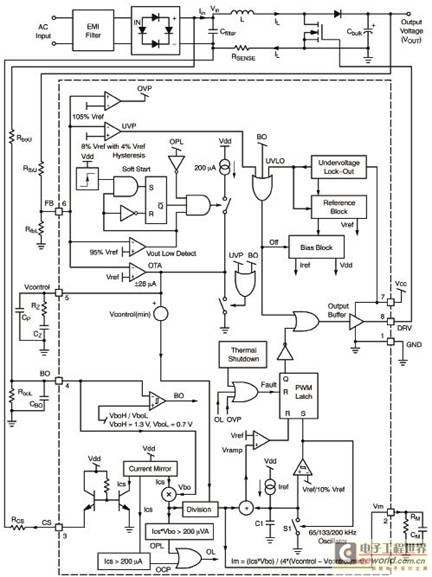

图1 NCP1654功能方框图

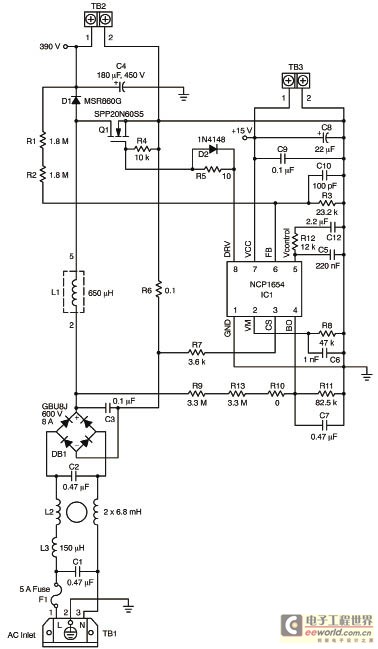

图2 NCP1654应用电路：300W 65kHz功率因素修正电路

NCP1654安全特性

突入电流检测

过电压保护

用于开放环路检测或关断的欠压检测

掉电检测

软启动

精确的过电流限制

NCP1654典型应用

平板电视、台式机

交流适配器

白色家电，其它离线式开关电源

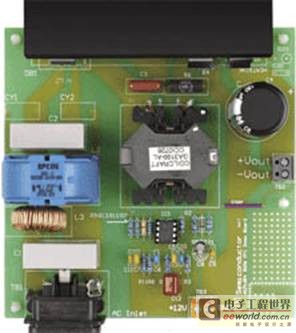

图3 NCP1654EVB评估板外形图

NCP1654EVB评估板

NCP1654EVB是一个用于高效驱动连续导电模式（CCM）步升式预转换器的功率因数控制器。NCP1654可以运行在跟随升压（Follower Boost）模式下，从而直接大幅降低预转换器的尺寸和成本。NCP1654是一个持续导电模式、固定频率的控制器（65kHz）。在满负载和低线性条件下，被选择的线圈（650H）将峰到峰电流纹波限制在正弦曲线峰值36%的范围内。

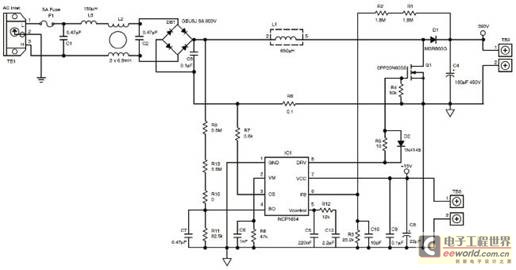

图4 NCP1654EVB评估板电路图

NCP1654EVB评估板主要特性

快速瞬态响应

低运行功耗

突入电流探测

过电压保护

掉电检测
