MAX1682, MAX1683 单片电压倍增器 - 模拟电源 -

超小型MAX1682/MAX1683单片电压倍增器的CMOS电荷泵接受输入电压范围为+2.0 V至+5.5 V他们的高电压转换效率(超过98%)和低工作电流(MAX1682110μA)，使这些器件为电池供电和板级电压倍增器应用的理想选择。

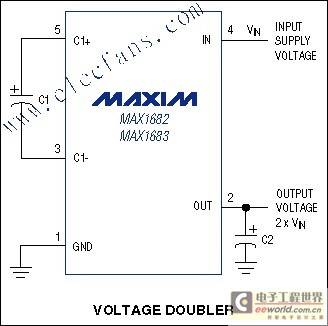

　　振荡器控制电路和四个功率MOSFET开关都包含在芯片。在MAX1682工作在12kHz，而MAX1683在35kHz运行。一个典型的应用包括生成一个6V的电源供应，在一个手持PDA的液晶显示屏。两款器件均采用5引脚SOT23封装，可以提供具有典型的为600mV压降为30mA。

　　关键特性

　　5引脚SOT23封装

　　+2.0 V至+5.5 V输入电压范围

　　98%的电压转换效率

　　110μA静态电流(MAX1682)

　　只需要两个电容

　　高达45mA输出电流
