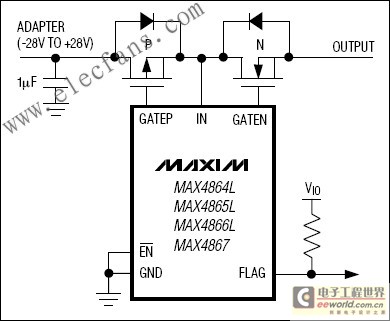

MAX4864L/MAX4865L/MAX4866L/MAX4867过压保护控制器可在高至+28V、低至-28V的电压故障范围内保护低电压系统。这些器件驱动一个低成本的互补型MOSFET。如果输入电压大于过压阈值，这些器件关断n沟道MOSFET，以防止对保护元件的损坏。如果输入电压低于地电压，器件关断p沟道MOSFET，以防止对保护元件的损坏。器件采用内部电荷泵而无需外部电容来驱动MOSFET GATEN以实现简单、有效的解决方案。

　　过压阈值预设为+7.4V (MAX4864L)、+6.35V (MAX4865L)、+5.8V (MAX4866L)和+4.65V (MAX4867)。当输入电压低于欠压锁定(UVLO)阈值时，器件进入低电流待机模式(8.5A)。在关断模式(/EN置为逻辑高)，电流进一步减小(0.4A)。MAX4864L/MAX4865L/MAX4866L的UVLO阈值为+2.85V，MAX4867的UVLO阈值为+2.5V。

　　此外，用1F电容将输入旁路至地可实现±15kV ESD保护。所有器件均可提供小型6引脚SOT23和6引脚，2mm x 2mm DFN封装，工作温度范围为-40°C至+85°C。

　　关键特性

　　高至+28V过压保护

　　低至-28V反向保护

　　预设过压(OV)电平(7.4V、6.35V、5.8V、4.65V)

　　驱动低成本互补型MOSFET

　　内部50ms启动延时

　　内部电荷泵

　　8.5A待机电流(UVLO模式)

　　0.4A关断电流

　　过压故障FLAG指示

　　6引脚(2mm x 2mm) DFN和6引脚SOT23封装
