基于单片机的工业顺序控制 -

掌握工业顺序控制程序的简单编程，中断的使用。
 实验内容

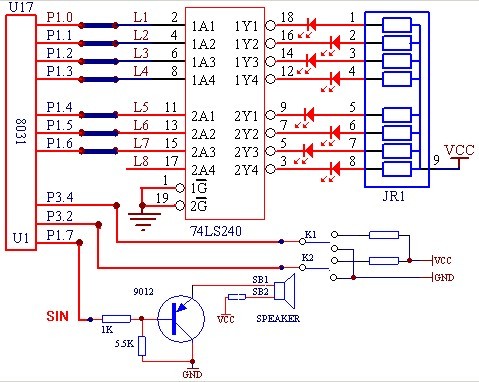

1.实验原理图：

本文引用地址: http://www.21ic.com/app/mcu/201012/71713.htm


2．实验内容
8032的P1.0—P1.6控制注塑机的七道工序，现模拟控制七只发光二极管的点亮，高电平有效，设定每道工序时间转换为延时，P3.4为开工启动开关，低电平启动。P3.3为外故障输入模拟开关，P3.3为0时不断告警。P1.7为报警声音输出，设定6道工序只有一位输出，第七道工序三位有输出。
3、实验说明
实验中用外部中断0，编中断服务程序的关键是：
   （1）保护进入中断时的状态，并在退出中断之前恢复进入状态。
   （2）必须在中断程序中设定是否允许中断重入，即设置EX0位。
一般中断程序进入时应保护PSW、ACC以及中断程序使用但非其专用的寄存器，本实验中未涉及。
三、程序
程序清单：
             ORG     0013H
             LJMP     HA2S3
             ORG      0580H
HA2S:   MOV     P1,#07FH
             ORL      P3,#00H
HA2S1: JNB   P3.4,HA2S1
             ORL      IE,#84H
             ORL      IP,#04H
             MOV    PSW,#00H
             MOV     SP,#53H
HA2S2: MOV    P1,#07EH
             ACALL HA2S7
             MOV     P1,#07DH
             ACALL HA2S7
             MOV     P1,#07BH
             ACALL HA2S7
             MOV     P1,#077H
             ACALL HA2S7
             MOV     P1,#06FH
             ACALL        HA2S7
             MOV     P1,#05FH
             ACALL HA2S7
             MOV     P1,#03FH
             ACALL HA2S7
             SJMP     HA2S2
HA2S3: MOV     B,R2
HA2S4: MOV    P1,#07FH
             MOV    20H,#0A0H
HA2S5: SETB    P1.7
             ACALL HA2S6
             CLR      P1.7
             ACALL HA2S6
             DJNZ    20H,HA2S5
             CLR              P1.7
             ACALL        HA2S6
             JNB      P3.2,HA2S4
             MOV     R2,B
             RETI
HA2S6: MOV    R2,#06H
             ACALL        DELAY
             RET
HA2S7: MOV    R2,#30H
             ACALL        DELAY
             RET
DELAY:       PUSH   02H
DELAY1: PUSH       02H
DELAY2: PUSH       02H
DELAY3: DJNZ       R2,DELAY3
          POP     02H
          DJNZ    R2,DELAY2
             POP      02H
             DJNZ    R2,DELAY1
             POP      02H
             DJNZ    R2,DELAY
             RET
             END
四、实验步骤
①  P3.4连K1，P3.2连K2，P1.0—P1.6分别连到L1—L7，P1.7连SIN(电子音响输入端)。
②K1开关拨在上面，K2拨在上面。
③用连续方式从起始地址0580H开始运行程序(输入0580后按EXEC键)，此时应在等待开工状态。
④K1拨至下面(显低电平)，各道工序应正常运行。
⑤K2拨至下面(低电平)，应有声音报警(人为设置故障)。
⑥K2拨至上面(高电平)，即排除故障，程序应从刚才报警的那道工序继续执行。
