基于PIC16F877香薰美容蒸汽浴房的智能化控制的实现 -

　　香薰美容蒸汽浴房应具有以下功能：(1)淋浴功能，含顶喷、侧喷；(2)冲浪盆浴；(3)足底按摩；(4)香薰美容；(5)蒸汽桑拿；(6)万年历；(7)中文屏幕显示；(8)故障自检功能；(9)温度、湿度自动检测及调节；(10)内置三首经典轻音乐，如致爱丽丝、茉莉花、我心永恒等。本文选用MICroChip公司的PIC16F877单片机作为主控制器。从软、硬件两方面详细论述如何实现香薰美容蒸汽浴房的智能化控制。

　　硬件设计

　　PICl6F877单片机是Microchip公司使用最广泛的FLASH型CPU，片内包含8KFLASH程序存储区、368字节的RAM、256字节的EEPROM，35个可独立使用的I／O口，一个16位计数器／定时器，两个8位计数器／定时器，14个可独立使用也可嵌套使用的中断源，2个捕捉器／比较器／PWM模块，自带8路10位A／D，内含看门狗WDT及电源监视模块，具有休眠、等待等多种省电方式，I／O口可以直接驱动LCD。

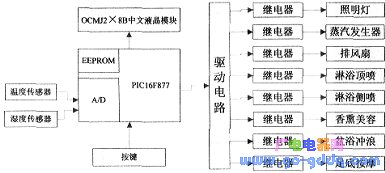

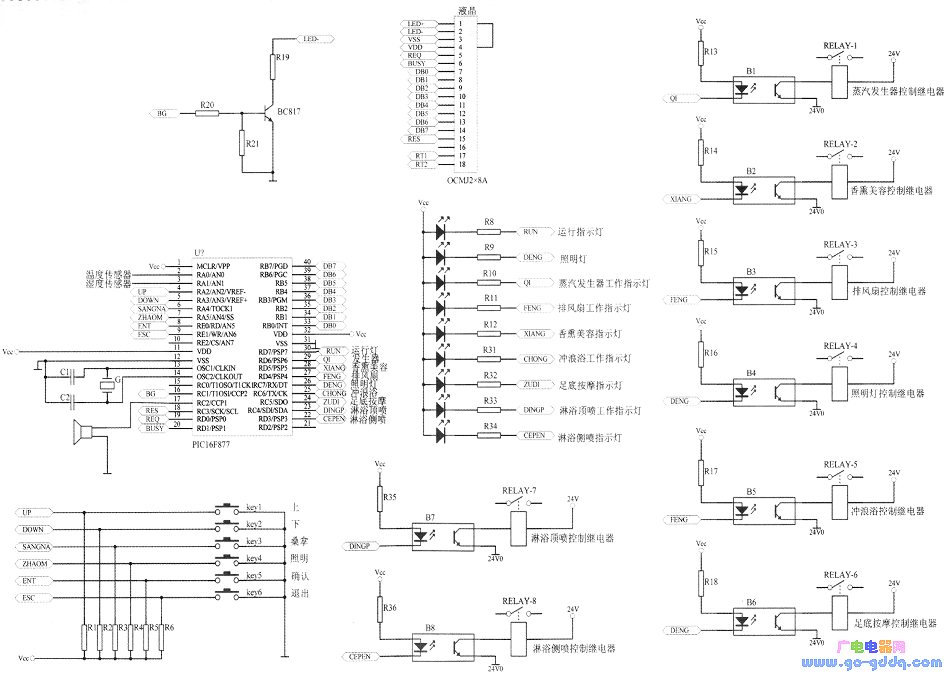

　　基于浴房的功能要求及PIC16F877微控制器的特点，本文硬件设计原理框图如上图所示，其中，液晶选用0CMJ2×8B汉字显示模块，使用简单操作方便，另外单片机本身自带的A／D模块和EEPROM使硬件设计大大简化，硬件设计原理图如下图所示。

　　软件设计

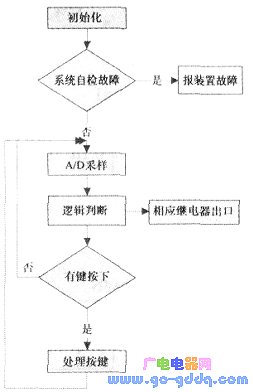

　　软件设计包括单片机初始化、装置自检、定时采样、逻辑判断、液晶显示、按键处理六部分，其中，装置自检最为重要，因为蒸汽浴房的环境一般都比较潮湿，容易发生系统故障，故对装置的硬件设施有很高的要求，软件流程图如下图所示。

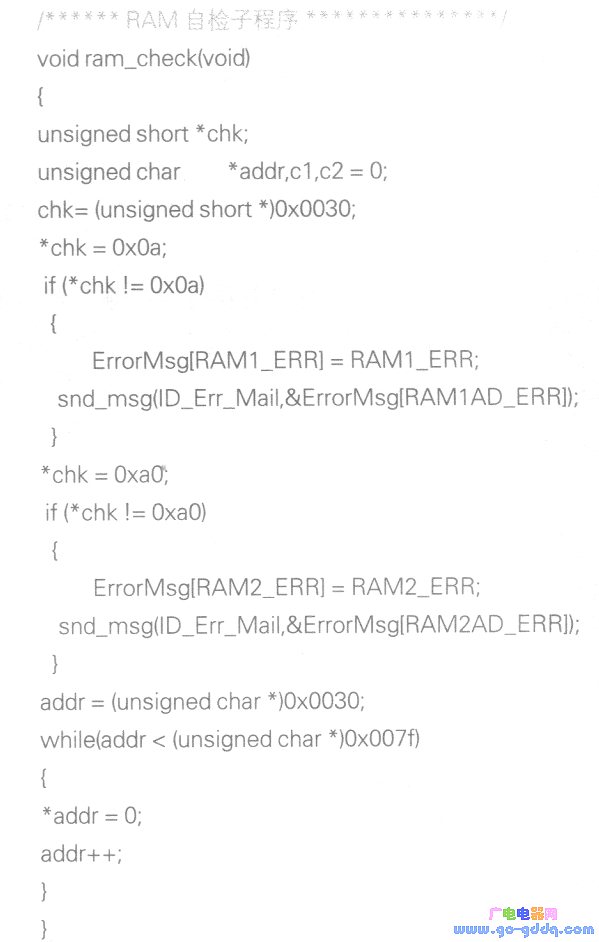

　　为了保证系统的正常运行，开机初始化后首先执行系统自检程序，CPU分别检测各个硬件设施是否工作正常，CPU的RAM自检子程序如下：

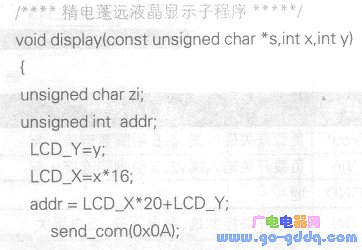

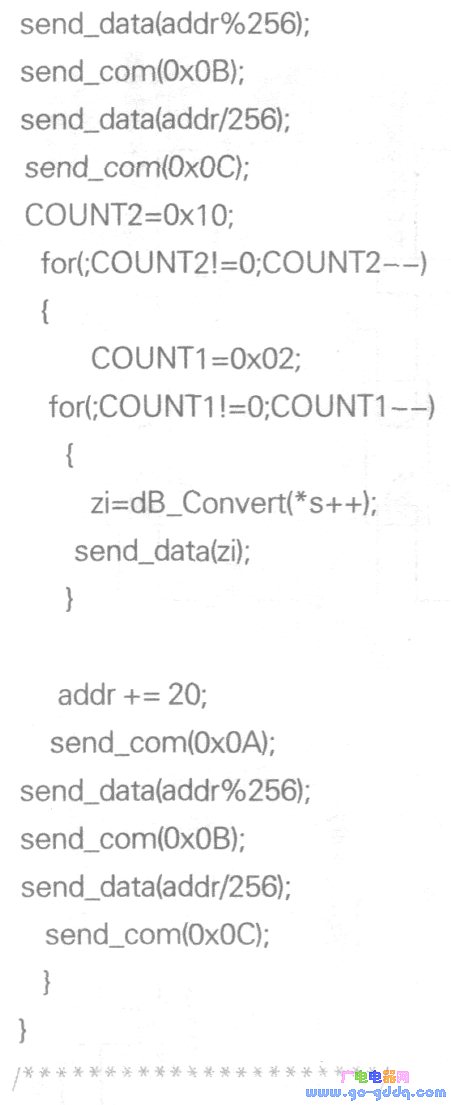

　　若自检子程序中发现有异常情况时，则通过液晶显示相应异常信息并报警，本文采用精电蓬远液晶显示，程序如下：

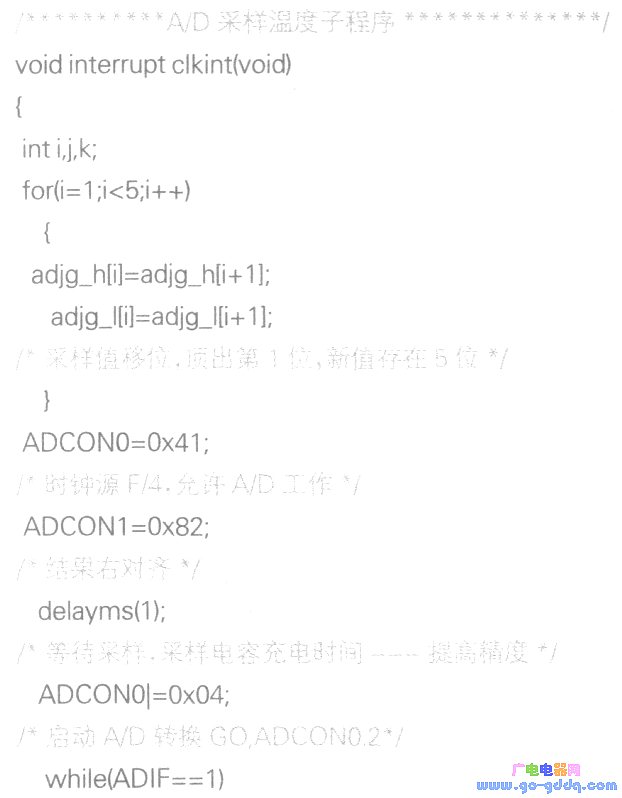

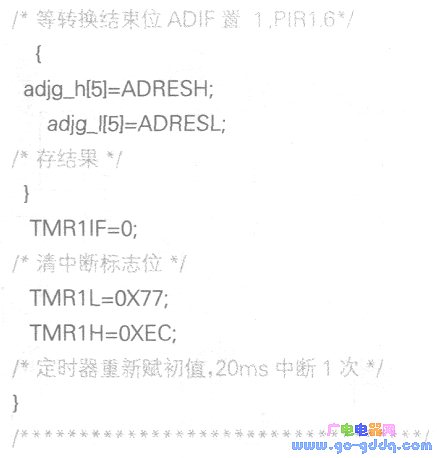

系统对温度及湿度的精度要求不是非常的严格，文中采样周期设为10秒，采样5个不同点求平均值即可，同时温度波动控制不要太小，否则蒸汽发生器频繁启停，使寿命缩短，A／D采样温度的子程序如下：

本文设计的蒸汽浴房的软、硬件控制系统，将相应功能内嵌到单片机内，精简了设计，降低了成本。
