8. 程序下载与仿真 -

一。 串口下载方法与原理

本文引用地址: http://www.21ic.com/app/mcu/201808/778928.htm

1. 电脑需要安装CH340驱动程序

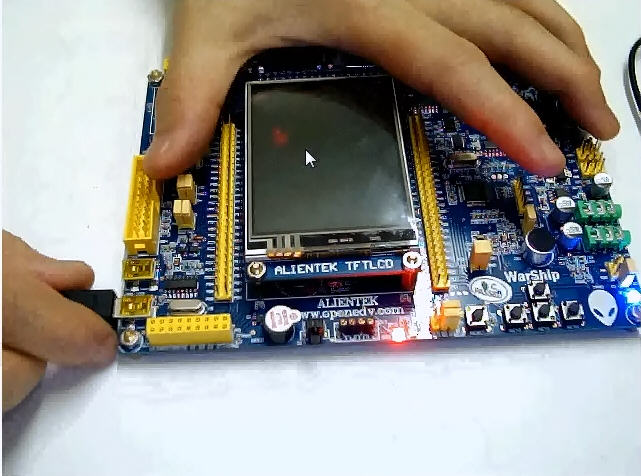

2. 连接电脑和战舰开发板

3. 打开mcuisp软件进行下载

选择：DTR的低电平复位，RTS高电平进BootLoader

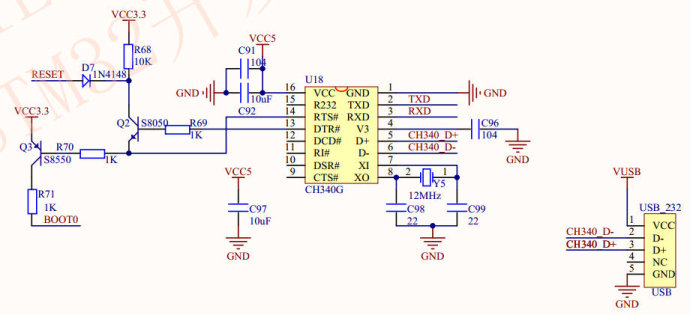

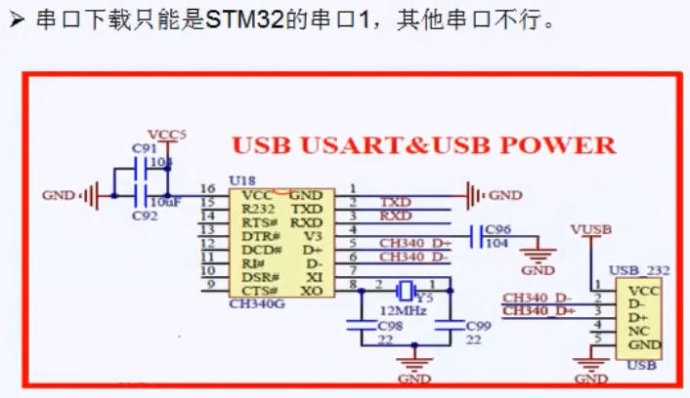

4. 串口下载电路CH340

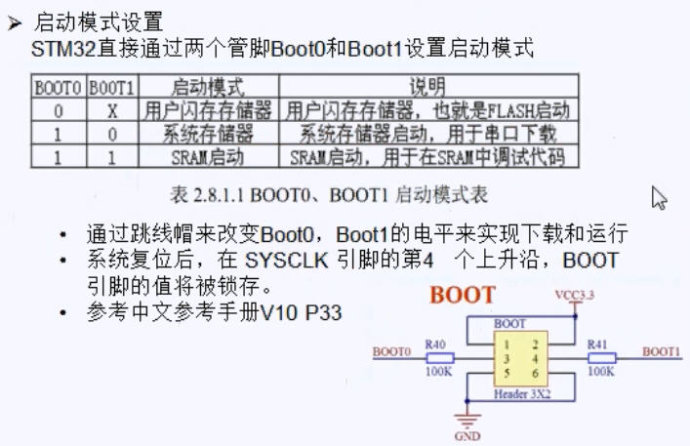

5. STM32的启动模式

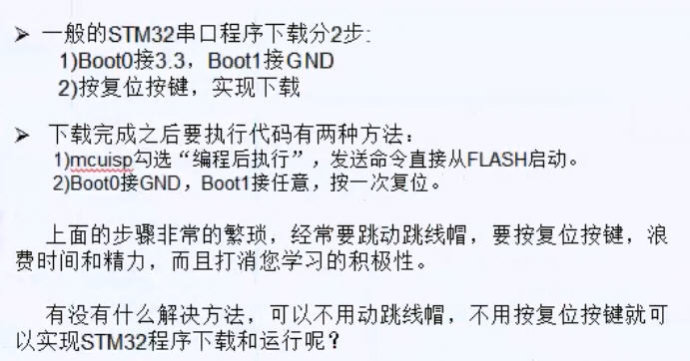

（1）下载程序时，首先要吧B0接1，B1接0，mcuisp选择不使用RTS和DTR

需要按一下复位才能连接下载程序

（2）再把B0接0，B1任意，按复位后程序才能执行

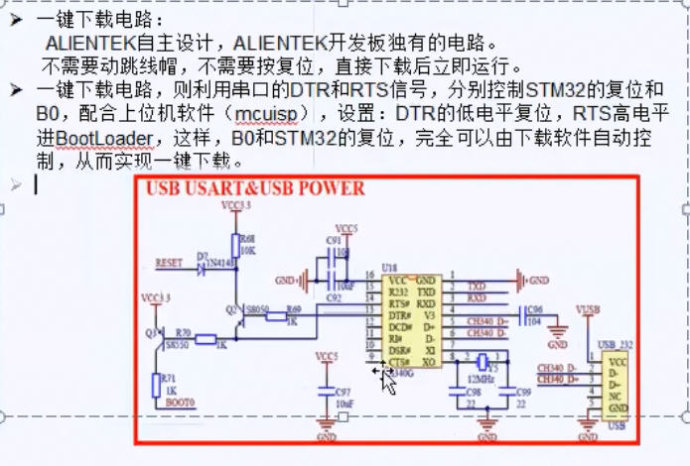

一键下载电路，则利用串口的 DTR 和 RTS 信号，分别控制 STM32的复位和 B0，配合上位机软件（mcuisp），设置： DTR 的低电平复位， RTS 高电平进 BootLoader，这样，B0 和 STM32 的复位，完全可以由下载软件自动控制，从而实现一键下载。

二。 Jlink下载

1. 安装Jlink驱动

2. JLINK V8 支持 JTAG 和 SWD，同时 STM32 也支持 JTAG 和 SWD。所以，我们有 2 种方式可以用来调试， JTAG 调试的时候，占用的 IO 线比较多，而 SWD 调试的时候占用的 IO 线很少，只需要两根即可。

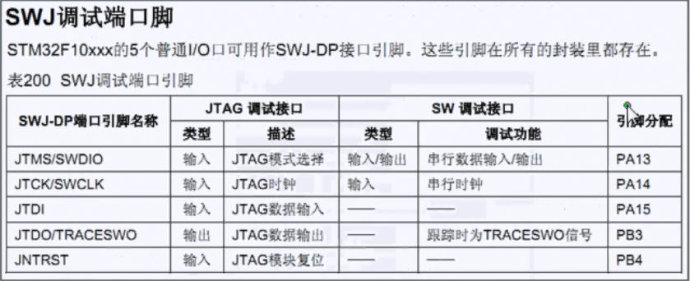

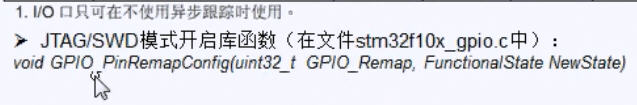

如果把这5个管脚当做普通IO口使用时，需要把Jlink和SW全部关闭

3. 在MDK中调试程序，具体MDK设置见以前的视频
