基于AVR单片机的被动式红外线报警器实验 -

该报警器由红外线发射、接收、蜂鸣器和LED指示灯组成。正常情况下，绿色的LED常烁，表示监控区域正常。一旦监控区域有人闯入，绿色LED熄灭，红色的LED快速闪烁，同时蜂鸣器立即报警。

本文引用地址: http://www.21ic.com/app/mcu/201211/150968.htm

实验器材

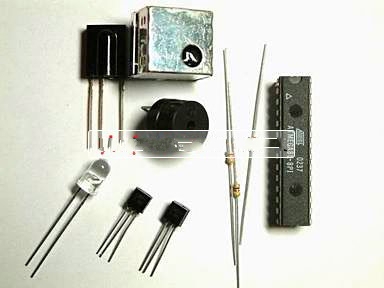

需要准备的器材：Atmega8、红色LED一只、绿色LED一只、万能实验板一块、5V电源、电阻、TTL0038或者其他类似38KHZ的红外接收头、5V长鸣型蜂鸣器。

线路图：

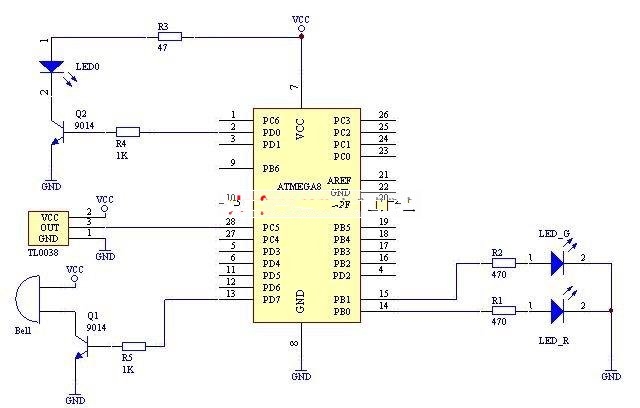

实验电路图及工作原理

该电路工作原理非常简单，Atmega8的PD0端口输出经过调制的38KHZ的方波信号，然后经Q2驱动红外线发射管LED0发出红外线信号。TL0038是集红外线信号接收放大为一体的接收器。其中心接收频率为38KZH，输出为TTL电平，平时输出高电平，当收到码信号后，输出低电平。

BELL为长鸣蜂鸣器，两个引脚分别为正负极，当正负极两端加上5V电压后，蜂鸣器发出响声。注意，该蜂鸣器两脚不能接反，否则蜂鸣器会烧毁。

电路工作后，正常情况下TL0038接收不到红外信号，而输出高电平。当有物体出现在发射管前方时，TTL0038会接收到从物体上反射回来的红外光信号，然后输出低电平通知MCU打开蜂鸣器报警。

程序设计思路

本实验的程序主要要完成三大功能：38KHZ载波信号的产生、红外接收头TL0038输出电平的检测、LED和蜂鸣器的驱动。

本程序使用8位定时计数器T/C0溢出中断使PD0产生38KHZ的方波信号，然后驱动红外线发射管。T/C0计数器是单一向上计数器，其计数值TCNT0一旦计数到0XFF后，T/C0马上产生溢出中断。因此，我们可以通过设置TCNT0的初始值来调整中断产生的频率。每产生一次中断就改变一次PD0的电平状态，从而在PD0口产生38KHZ的方波信号。

本实验MCU采用内部8MHZ的RC时钟信号，T/C0的时钟源采用系统时钟8分频，即每计一个数(TCNT0增加1)需要1us的时间。38KZH的时钟周期大约为26us左右，因此，半周期需要计数13次左右，即TCNT0初始值为256-13=243。另外，我们还需要在38KHZ的载波信号上调制上一个码信号，也就是说38KHZ的载波信号不是一直在产生，而是间断的发射。如下图所示：

同时，程序通过不断地读取PC5脚的电平值来判断TL0038是否接收到红外信号。一旦连续检测到N次PC5为低电平，则立即打开蜂鸣器和红色的LED。之所以要连续检测N次，主要是防止TL0038上产生杂波信号而误告警。
