基于AVR单片机实现的LED彩灯控制器设计 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-07
[导读]如果你想改变LED接的管脚，请修改hardware.h文件。如果想修改LED的亮度，请修改globals.h 中的Timings 段定义。本设计外接了两个按钮，一个是选择工作模式，另一个是电源的开关。当你按下模式按钮1.5秒以上时，进入自
如果你想改变LED接的管脚，请修改hardware.h文件。如果想修改LED的亮度，请修改globals.h 中的Timings 段定义。本设计外接了两个按钮，一个是选择工作模式，另一个是电源的开关。当你按下模式按钮1.5秒以上时，进入自动模式，会自动演示所有的预设模式。
本文引用地址: http://www.21ic.com/app/mcu/201211/150966.htm
8个LED灯直接连接到Vcc 上，不需要限流电阻。本制作利用到同步定时器，及使用睡眠的方式节省电力。
实物图：

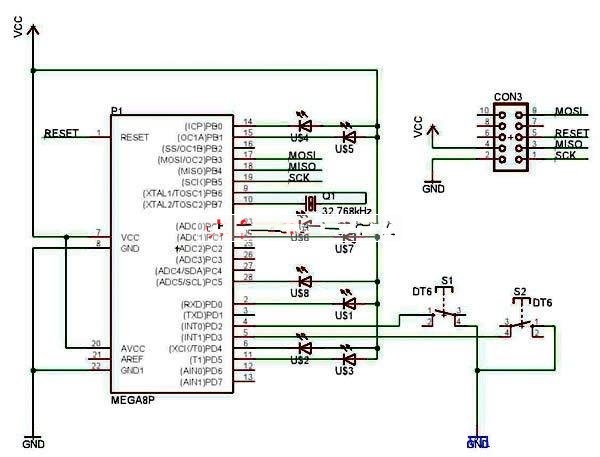

电路图：(点击可以放大)

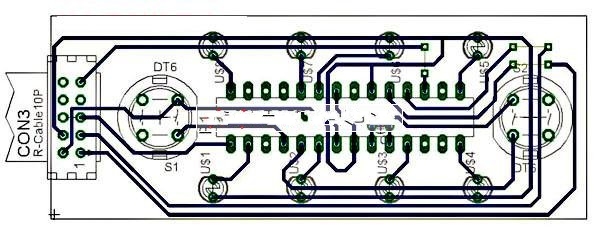

PCB图：(点击可以放大)
