打造一个基于单片机的"USB"密钥 -

最近一直在学习单片机C语言，自从看了电影“超能查派”后，就一直想仿制一个里面的那个USB密钥，所以最近研究了下，做出了这么一个东西，经过本作品学到了不少东西

本文引用地址: http://www.21ic.com/app/mcu/201603/667149.htm

所用单片机：AT89C51 下载方式：AVR_ISP

做本作品的用意是来学习I2C通讯，所以程序方面，在网上找了许多类似功能的程序，然后尝试删减修改其功能，比较不同来学习，最终终于实现了想要的功能，也算对I2C有了初步的了解。

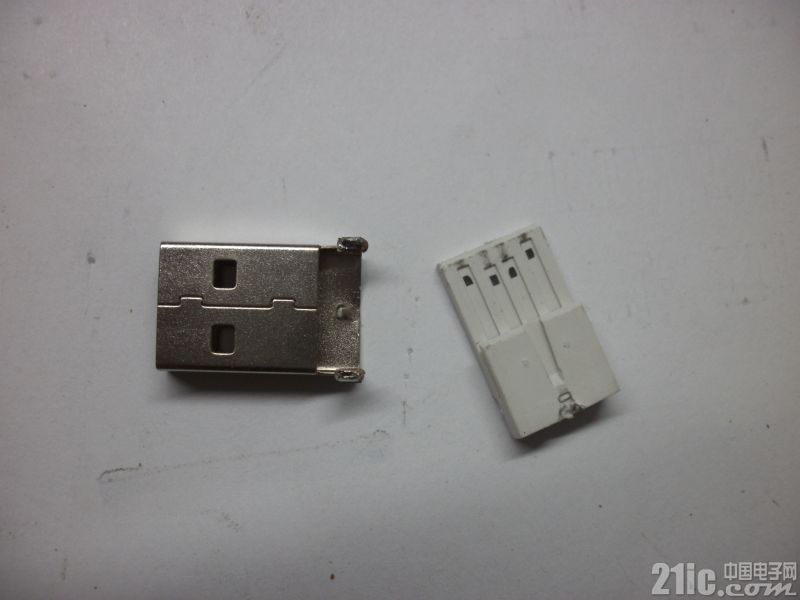

采用24C08储存密码，然后采用单片机进行读取，对比密码是否符合，考虑到美观问题，所以将此IC封装在了USB插头里，所以得先拆一个USB插头，去除内芯：

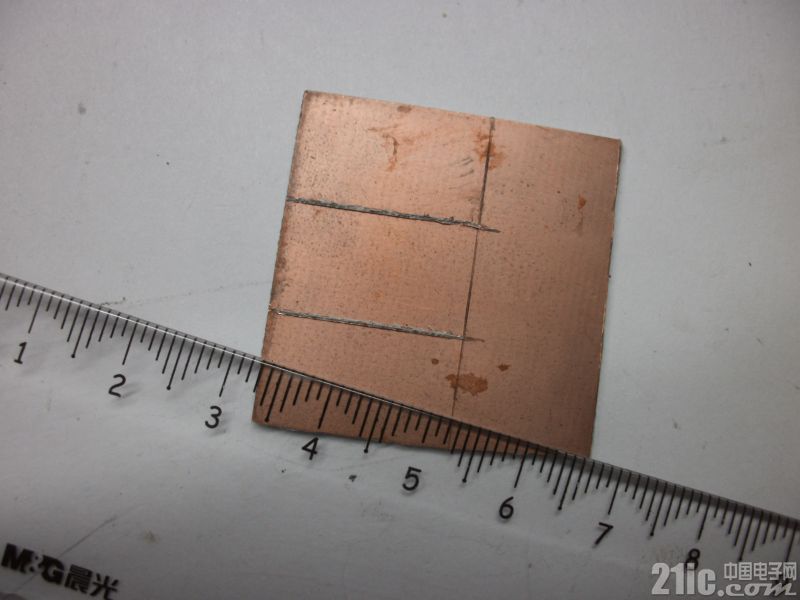

由于手头没有卡尺，所以用普通刻度尺完成封装的测量

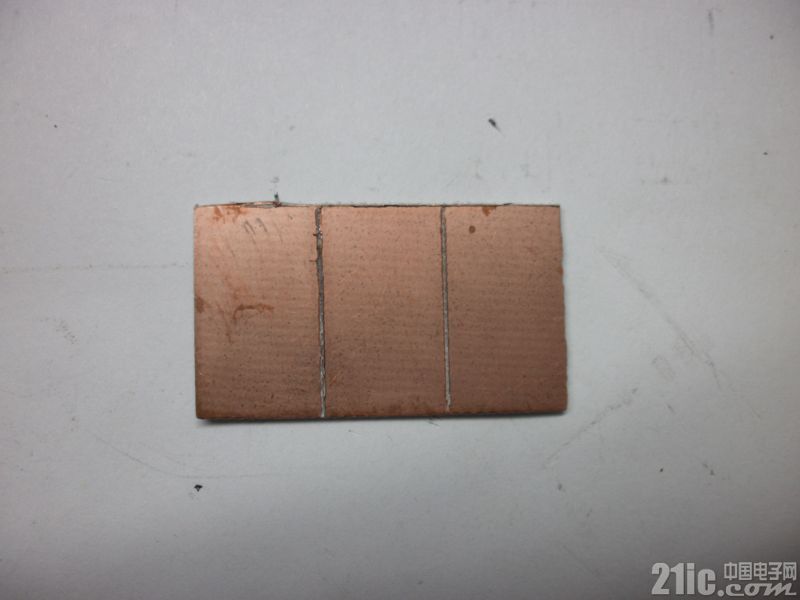

采用热转印法制作一块PCB

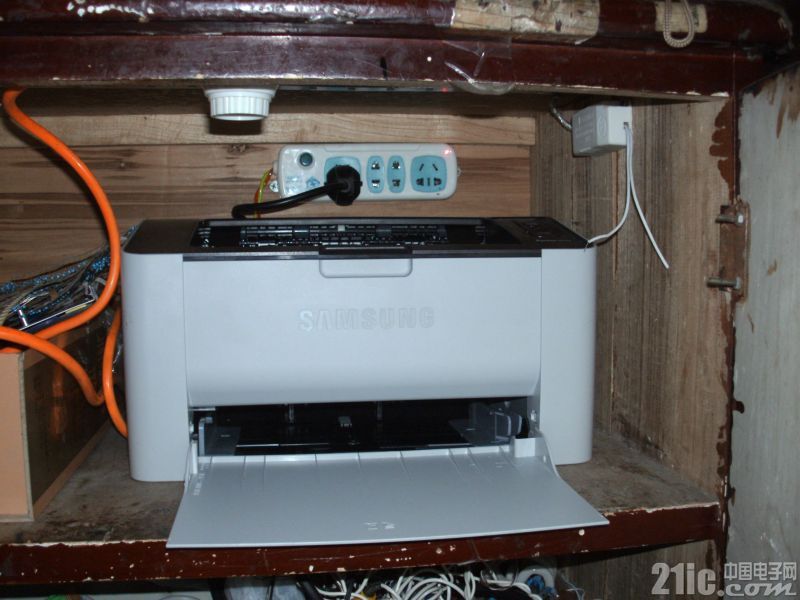

使用激光打印机打印：

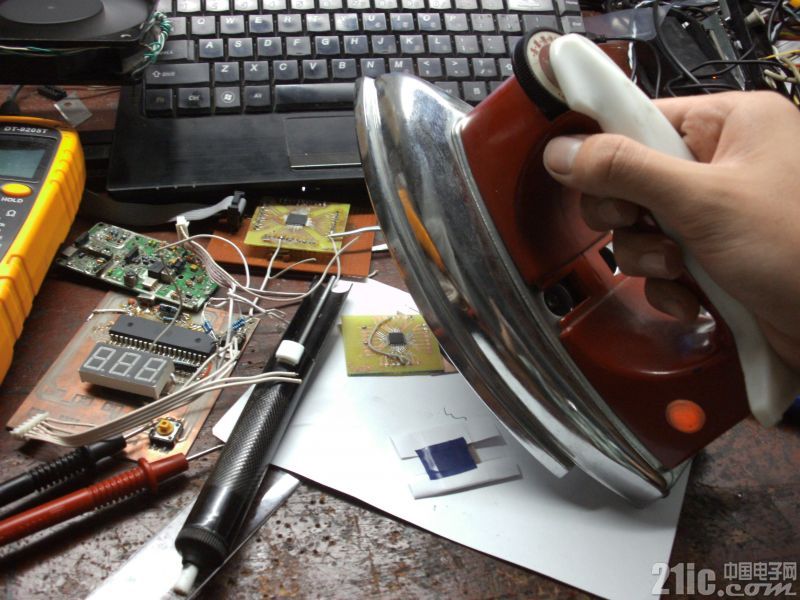

熨斗加热

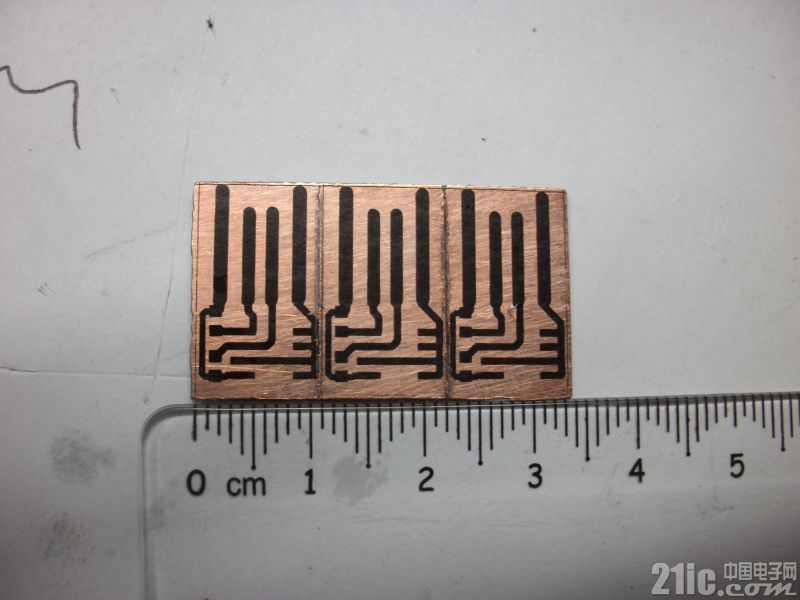

转印效果还是不错的：

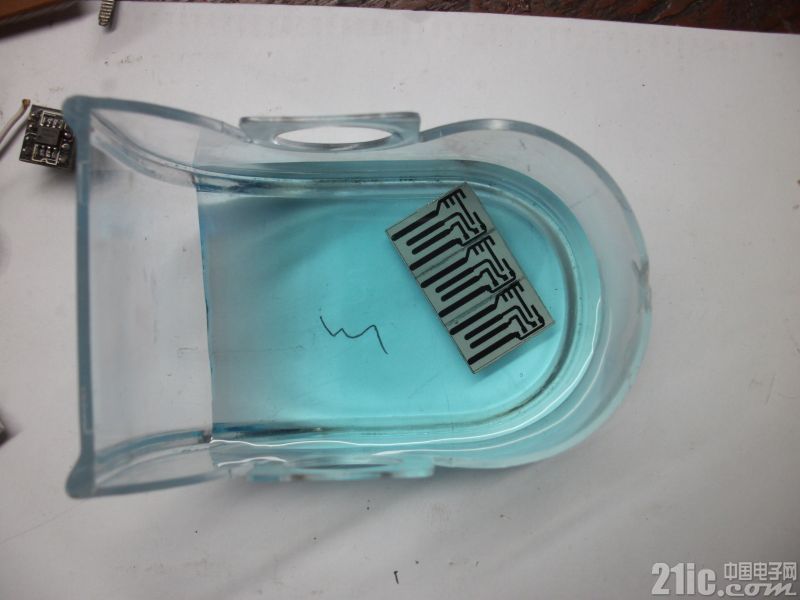

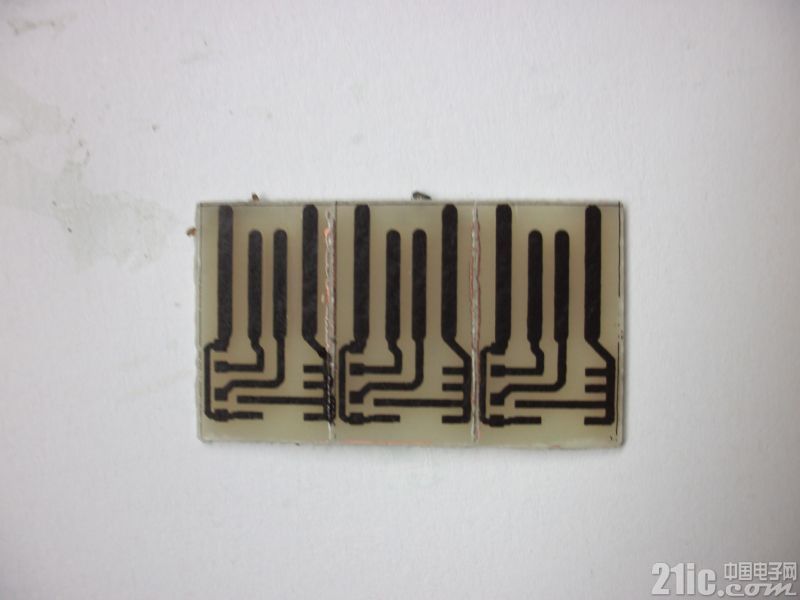

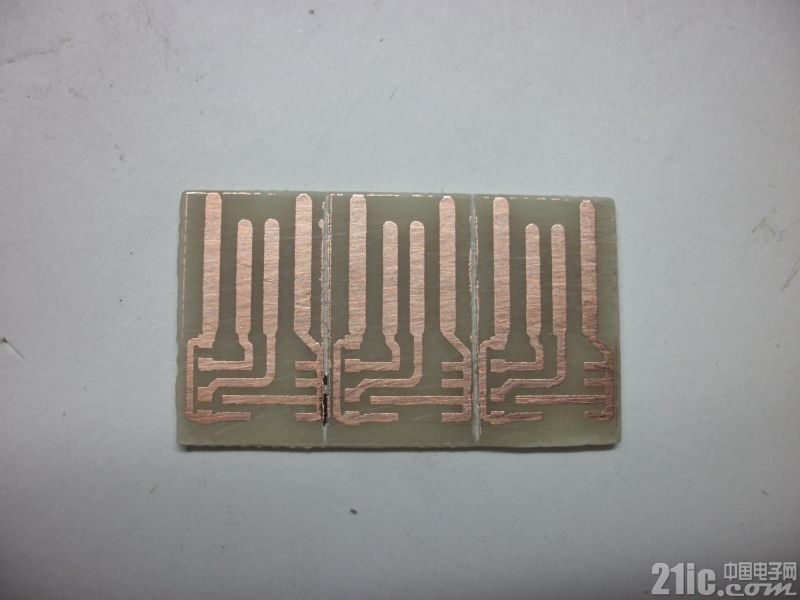

腐蚀(使用的TB上买的蓝色环保腐蚀剂，有人说是过硫酸钠，我也不确定)：

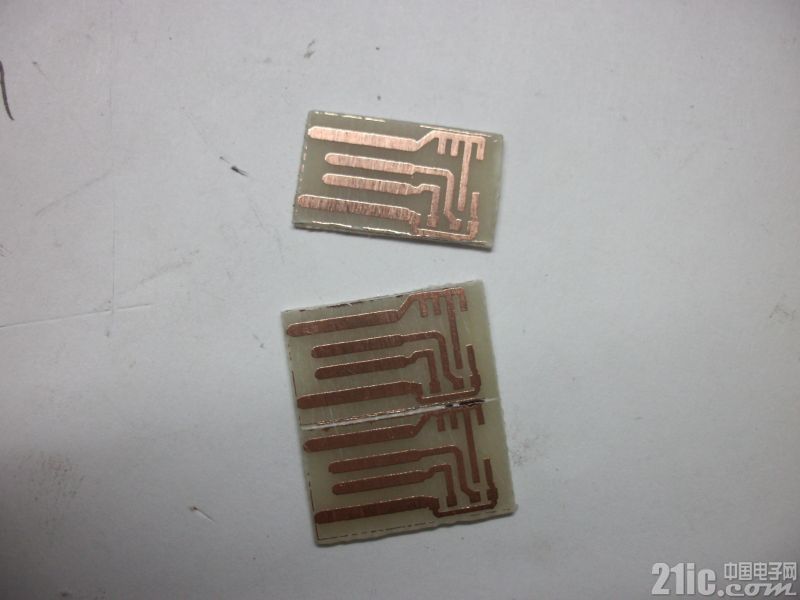

裁剪成型 :

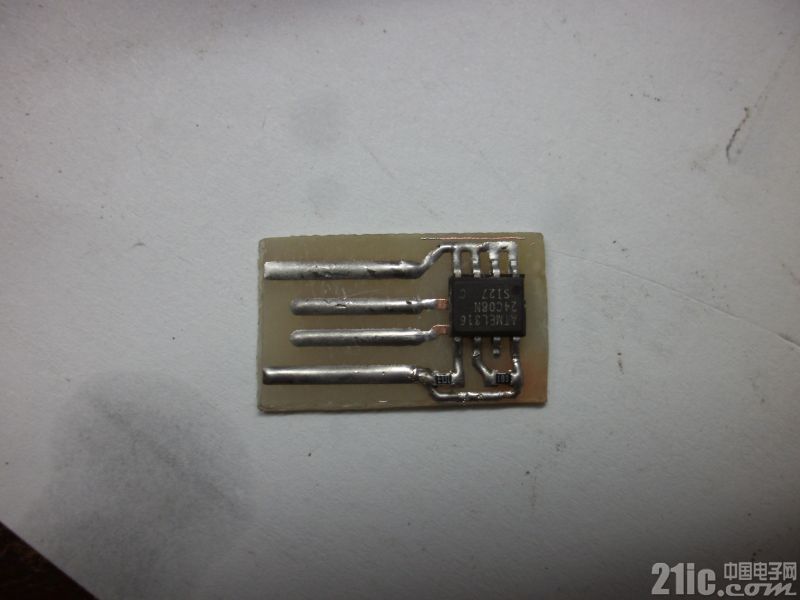

将所需原件焊上(为避免USB触点氧化，所以需要镀锡，然后进行打磨)：
