利用51单片机启动三相星形电机的程序设计 -

　　一、要求

本文引用地址: http://www.21ic.com/app/mcu/201806/760940.htm

　　当按下SB1键时，电机进入预启动状态，经30s短延时后进入正式启动，且不管电路工作在何种状态，只要按下SB2电机就停止，再按SB1电机又重新启动，并要求具有30s倒计时显示及电路状态显示。
　　
　　二、单片机系统应具功能
　　
　　根据要求，单片机系统应该具有以下功能：
　　
　　1、按下SB1后，KMM、KMY闭合，延时30s后，KMY断开、KM△闭合；
　　
　　2、按下SB2后，KMM、KM△及KMY均断开，且进入待机状态；
　　
　　3、有30s倒计时数码管显示；
　　
　　4、每种电路状态有对应的发光二极管指示。
　　
　　三、软硬件设计　　
　　

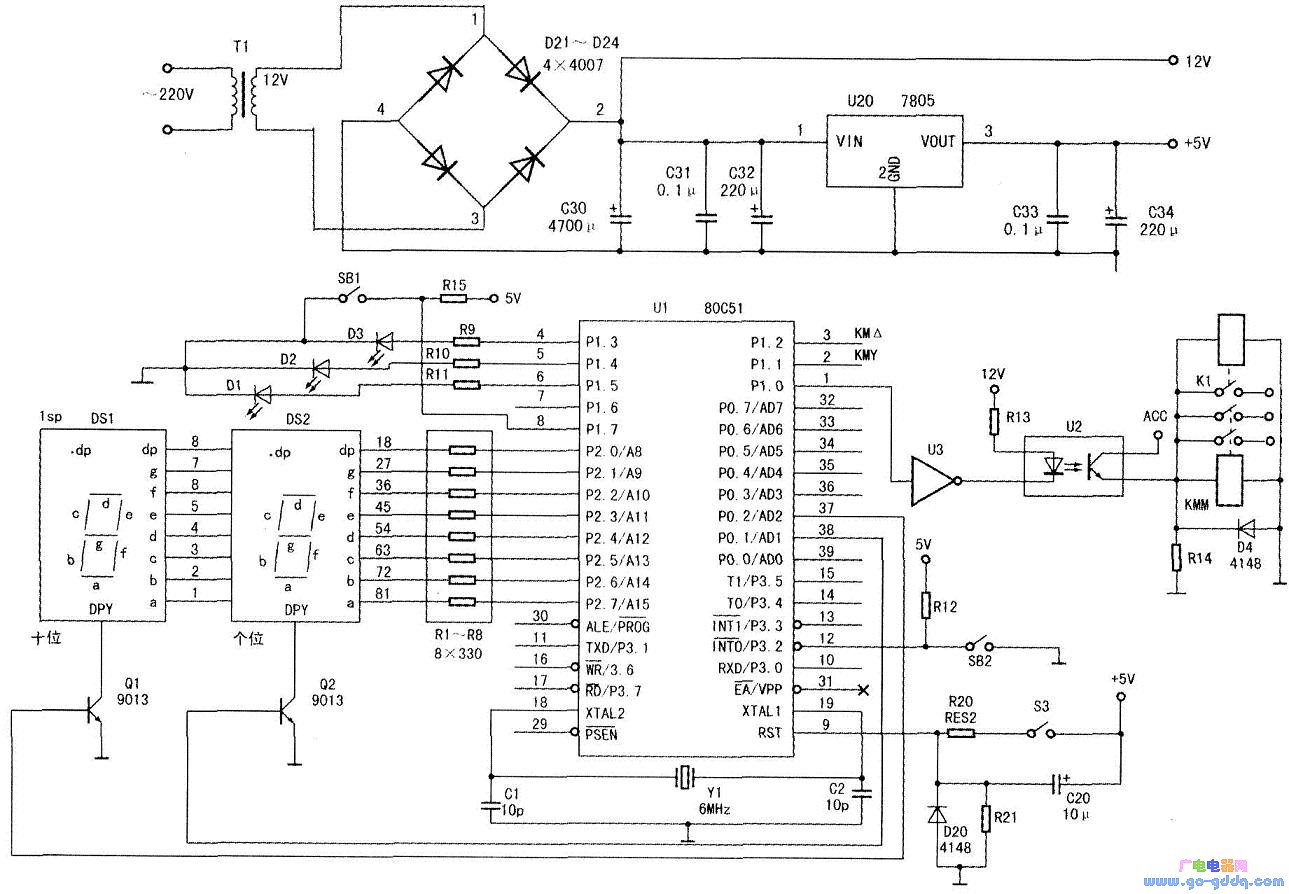

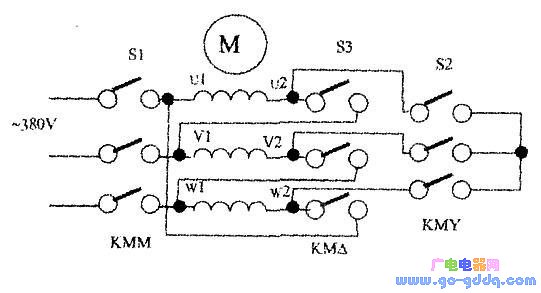

　　电路如上图、下图所示。KMM和下图中的KMY、KM△（下图中未画出）与KMM的接法相同，KMM及KMY、KM△为大功率继电器。

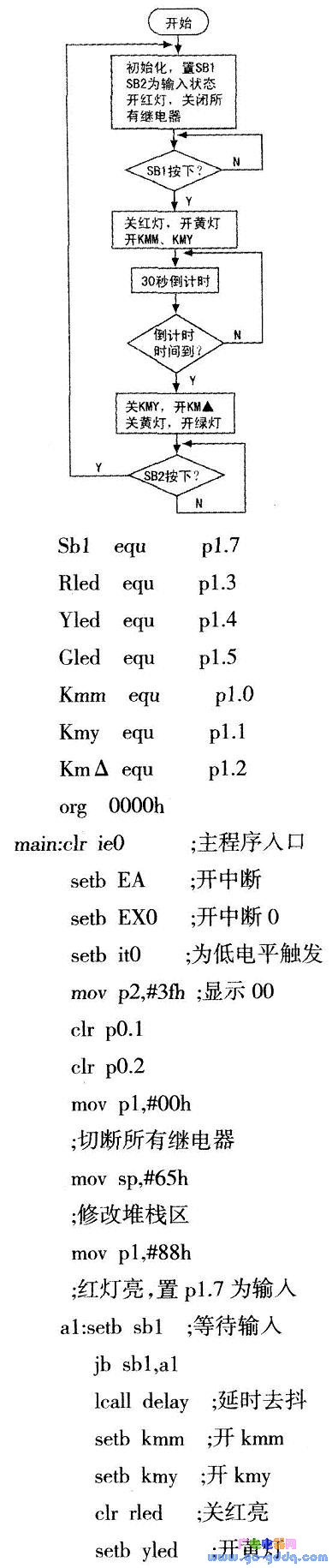

　　程序流程如上图所示。源程序清单如下：
