PWM －－用按键控制 LED 的亮度 -

以前写过一篇关于PWM的博文，已经有一年了，链接如下：

本文引用地址: http://www.21ic.com/app/mcu/201806/764434.htm

http://hi.baidu.com/do_sermon/item/ff523b0a8b9d3d173b53ee74

文中使用了示波器来显示不同占空比的波形。

其实，利用LED也能通过亮度来表现出PWM参数的变化，用实物进行测试，效果很好，但是用PROTEUS进行仿真试验，却只是看到闪烁的厉害，基本上看不出亮度的变化。

近来发现，加上一个大电容，就可以减弱LED的闪烁，亮度就能够稳定一些，这样一来，就可以用PROTEUS软件直接观察亮度的变化了。

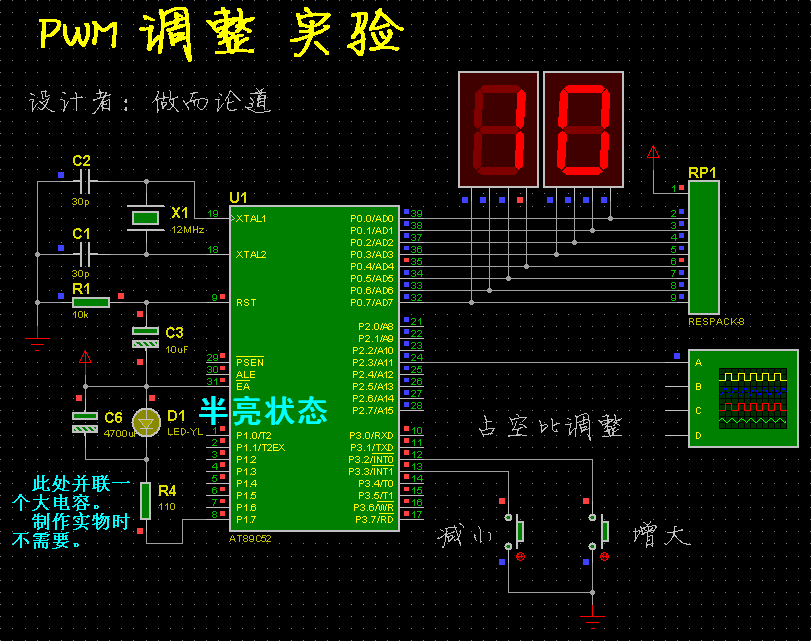

电路见下图。图中的大电容(C6)的容量是4700uF，这个是可以随便调整的，实际的电路就不需要它了。

图中的占空比参数是10，LED(D1)的显示为“半亮”状态。

C语言的程序，在去年就发表出来了，可见上面的链接，现在略加改动如下：

#include

unsignedchara,b;

sbitK1=P3^2;//定义两个调整占空比的按键

sbitK2=P3^3;

//------------------------------------------

voiddelay(unsignedinti)

{

unsignedcharj;

while(i--)for(j=0;j<60;j++);

}

//------------------------------------------

voidmain()

{

TMOD=0x01;//T0定时方式1

TH0=(65536-500)/256;//500us@12MHz

TL0=(65536-500)%256;

TR0=1;

ET0=1;

EA=1;

a=0;

b=10;

while(1){

if(!K1){delay(20);if(!K1){b++;if(b>19)b=19;while(!K1);}}

if(!K2){delay(20);if(!K2){b--;if(b<1)b=1;while(!K2);}}

//以上两行是检查按键、延时消抖、修改占空比、等待按键释放，b=1~19

P0=((b/10)<<4)+b%10;//显示占空比等级

}

}

//------------------------------------------

voidtime0()interrupt1

{

TL0=(65536-493)%256;//补偿中断进入时间

TH0=(65536-493)/256;//500us@12MHz

a--;//a=1~20

if(a==0){a=20;P2=0;}//周期=20*500us

if(a<=b)P2=255;//输出到示波器

P1=~P2;//输出到LED，低电平发光

}

//------------------------------------------

这个程序，PWM的周期比去年的短了一些；去年是应网友的要求，设计成1s，有些偏长，不太实用。

这次也不用外部中断来输入按键了，改用查询按键的方法。

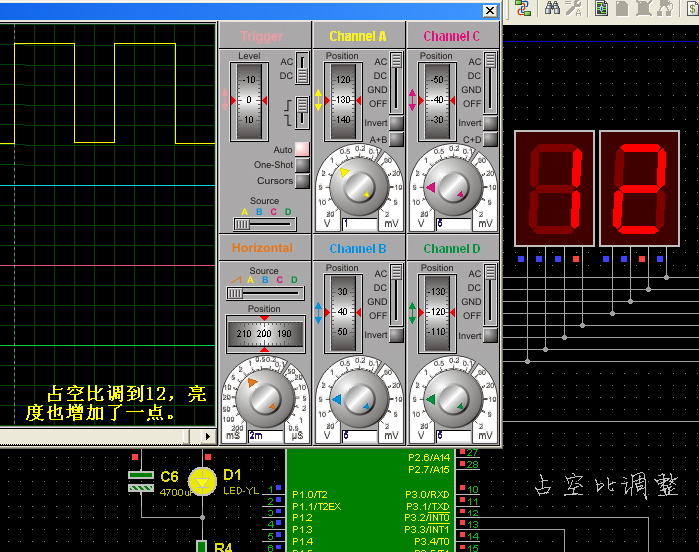

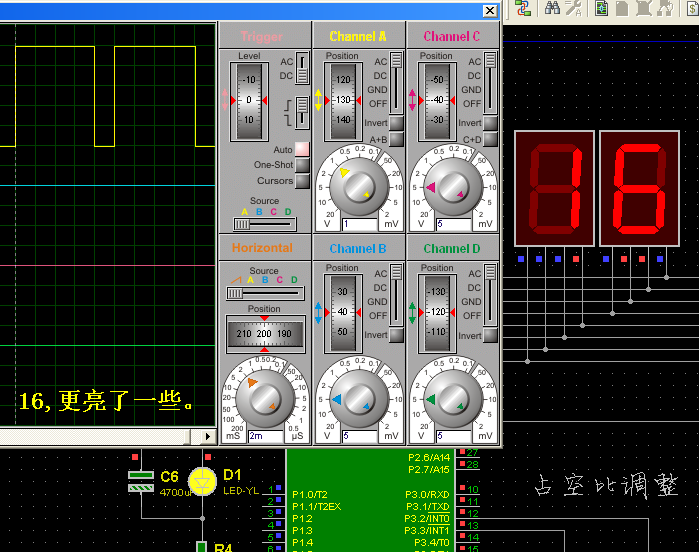

当使用按键进行占空比调整的时候，LED可以显示出来不同的亮度。几幅截屏的画面如下：

当PWM参数稍小时，亮度有些不足，这可以适当减小一些限流电阻的阻值进行弥补。

用来显示PWM的LED，其中的电流是间断的，所以，它的限流电阻可以比平常时小一些，100欧左右，是经验数据。

制作实物电路的时候，大电容就不需要了，不用花钱去买了，呵呵
