  1.功能    16×16点阵显示屏学习板如下图所示,LED显示屏各点亮度均匀、充足,可显示图形和文字,通过文字图像取模软件获得数据码,可以显示各类图形或文字。稳定、清晰、无串扰,图形或文字显

  1.功能

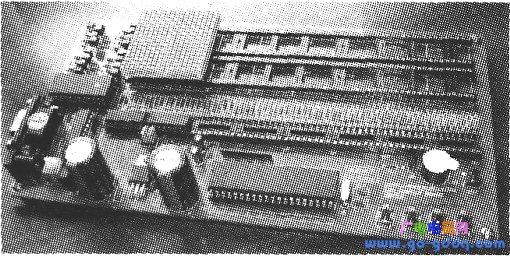

  16×16点阵显示屏学习板如下图所示,LED显示屏各点亮度均匀、充足,可显示图形和文字,通过文字图像取模软件获得数据码,可以显示各类图形或文字。稳定、清晰、无串扰,图形或文字显示有静止、移入移出等显示方式。

  2.基本原理

  16×16点阵是用4个8×8点阵屏拼合而成,8X8点阵LED工作原理说明:8×8点阵共需要64个发光二极管组成,且每个发光二极管是放置在行线和列线的交叉点上,当对应的某一列置1电平,某一行置O电平,则相应的二极管就亮;因此要实现一根柱形的亮法。对应的一列为一根竖柱,或者对应的一行为一根横柱,因此实现柱的亮的方法如下所述:

  一根竖柱:对应的列置1,而行则采用扫描的方法来实现;一根横柱:对应的行置O,而列则采用扫描的方法来实现。对于点阵移动显示的方法有很多,最简单的方法就是你先对你的点阵的每个点标上序号然后画出变化后的点阵图找到对应的点然后总结规律这样你可以写出任意的屏幕变换。举个例子:16×16点阵左移,取字模自左到右自上到下,那么移动就是将后一列移到前一列。行驱动采用7411C154(4—16线译码器)及PNP三极管。列驱动采用74HCC595移位寄存器将控制位级连接入单片机,每个74H1C595数据输入端单独接单片机。16×16点阵模块由4块小的8×8点阵模块通过级连而拼成,共16行,16列。

  板上资源有STC89C51单片机芯片。支持串口ISP在线下载,4个8×8点阵显示模块(组成一个16×16点阵)、全板总共可扩展成16个8×8点阵显示模块(组成四个16×16点阵,最多同时显示4个汉字),4位按键输入、一个手动复位按键、蜂鸣器。
