1.串口知识

本文引用地址: http://www.21ic.com/app/mcu/201807/779291.htm

串口的应用就是芯片给电脑发数据,电脑下载程序到芯片上,芯片把芯片存储器中的数据发回电脑,比如当你测量角度或者速度时,芯片测量好后,你要看到,必须让芯片把数据发回电脑的串口,大致就是这样。

对于STM32中容量的芯片有3个串口,我们一般使用串口1,说到串口,那么芯片怎么通过串口发送数据到电脑上的,当然是通过引脚的端口,如果芯片串口的输出引脚和外部的RX和TX已经集成,那么厂家已经把STM32的端口连接到RX和TX上了,把串口看成外部设备,简称外设,厂家已经把串口输出端口内部连接到RX和TX上,所以我们不用手动连接,如果没有,你还需要用杜邦线连接。

如果你还想知道内部的硬件情况的话,下图就是:

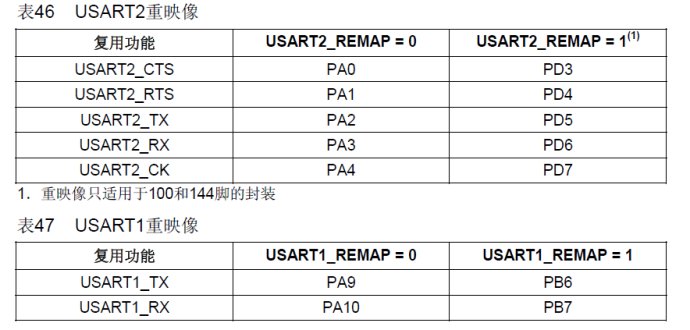

我们一般使用USART1串口,所以看表47即可,USART1_REMAP是端口重映像的控制端口,就是端口复用,在我的STM32上没有重映像,如果有的话,就应该打开复用时钟,之后,本文就不讲解了。

我们使用PA9和PA10端口,作为TX和RX。

对于PA9和PA10的配置,如下图:

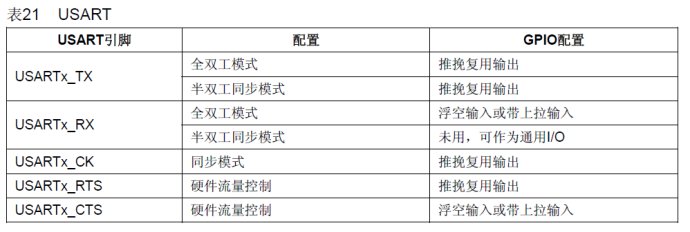

由表21知,PA9应该配置为推挽复用输出,PA10应该配置为浮空输入或者上拉输入。

讲了这么多,其实就是为了说明为什么USART1要进行PA9应该配置为推挽复用输出,PA10应该配置为浮空输入或者上拉输入这样的配置,不同的STM型号有可能配置口不太一样,读者了解后,查阅相关资料文档,应该可以找到类似的东西。

2.串口程序编写的大致步骤

最好在USART.c中加入关于printf重定义,测试程序会方便很多。

0)printf的重定义

1)变量定义

2)时钟配置

3)GPIO口的配置

4)USART的配置

5)中断NVIC配置

6)USART中断函数的配置

3.例程

本例程功能:

电脑发数据给串口也就是芯片,芯片回复收到了;

//加入以下代码,支持printf函数,而不需要选择use MicroLIB

#if 1

#pragma import(__use_no_semihosting)

//标准库需要的支持函数

struct __FILE

{

int handle;

};

FILE __stdout;

//定义_sys_exit()以避免使用半主机模式

_sys_exit(int x)

{

x = x;

}

//重定义fputc函数

int fputc(int ch, FILE *f)

{

while(USART_GetFlagStatus(USART1,USART_FLAG_TC)==RESET);

USART_SendData(USART1,(uint8_t)ch);

return ch;

}

#endif

////UASRT1初始化

void uart_init(u32 bound){

//变量定义

GPIO_InitTypeDef GPIO_InitStructure;

USART_InitTypeDef USART_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//中断向量组

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE); //使能USART1,GPIOA时钟

//USART1_TX PA.9

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出

GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化PA9

//USART1_RX PA.10

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入

GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化PA10

USART_DeInit(USART1); //复位串口1

USART_InitStructure.USART_BaudRate = bound;//一般设置为9600;

USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式

USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位

USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式

USART_Init(USART1, &USART_InitStructure); //初始化串口

NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子优先级3

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能

NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器

USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启中断

USART_Cmd(USART1, ENABLE); //使能串口

}

void USART1_IRQHandler(void){

u8 data_recv;

if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) // { USART_ClearFlag(USART1,USART_FLAG_RXNE); // 必须清除标志 USART_ClearITPendingBit(USART1,USART_IT_RXNE); //

data_recv = USART_ReceiveData(USART1);

//接受的数据为data_recv

printf("收到了n");

}

}
