STM32系列第14篇--TFTLCD驱动原理 -

ALINETEK2.8寸 TFTLCD模块特点

240*320分辨率

本文引用地址: http://www.21ic.com/app/mcu/201807/780996.htm

16位真彩显示（65536色）

自带电阻触摸屏

自带背光电路
注意：模块是3.3V供电的，不支持5V电压的MCU，如果是5VMCU，必须在信号线串接120R电阻使用。

LCD_CS：LCD片选信号

LCD_WR：LCD写信号

LCD_RD：LCD读信号

DB[17：1]：16位双向数据线。

LCD_RST：硬复位LCD信号

LCD_RS：命令/数据标志(0:命令,1:数据)

BL_CTR：背光控制信号

T_MISO/T_MOSI/T_PEN/T_CS/T_CLK，触摸屏接口信号

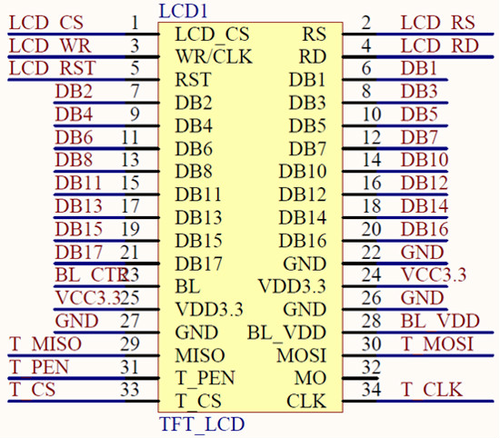

引脚电路图如下图：

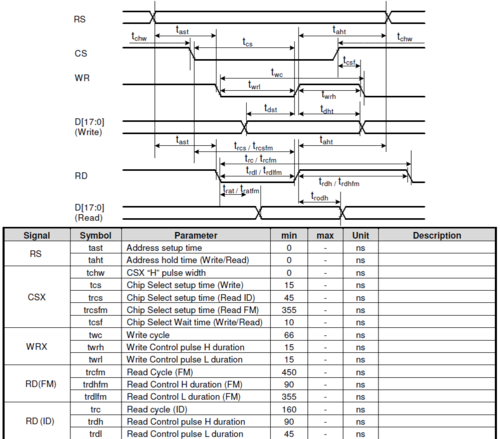

驱动时序图：

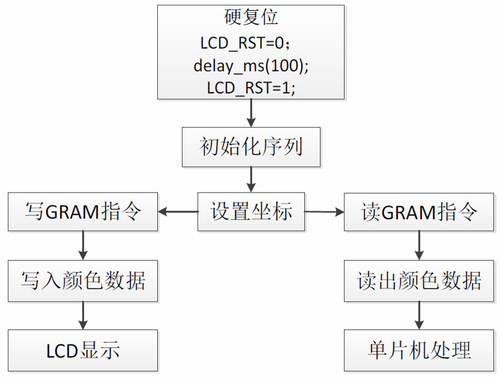

驱动流程：

RGB565格式说明（16色）：

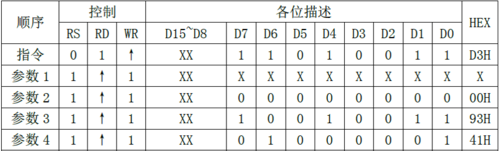

0XD3指令：用于读取LCD控制器的ID

0X36指令：用于控制读写方向

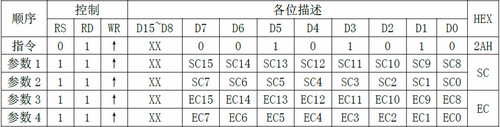

0X2A指令：用于设置横坐标起始位置和终止位置（x坐标）

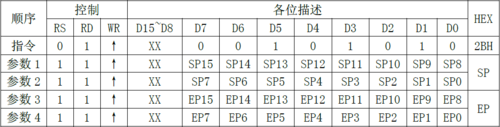

0X2B指令：用于设置纵坐标起始位置和终止位置（y坐标）

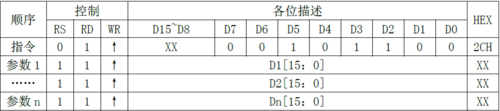

0X2C指令：用于写颜色数据

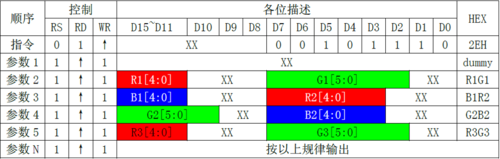

0X2E指令：用于读颜色指令
