武林教你学PIC32（十一）模数转换ADC10 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-07
[导读]PIC32MX 10位模数（Analog-to-Digital，A/D）转换器（或ADC）具有以下特性：?逐次逼近寄存器（Successive Approximation Register，SAR）转换?最多16个模拟输入引脚?外部参考电压输入引脚?一个单极性差分采样/保持放

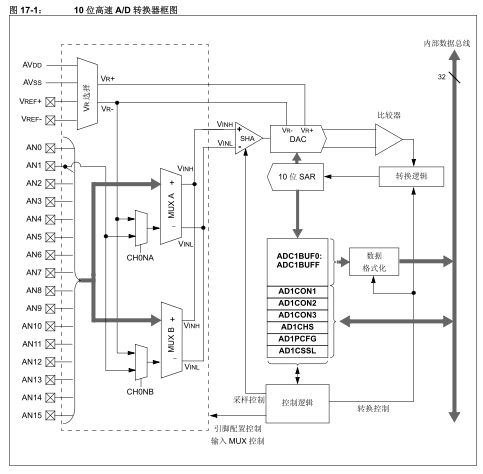

PIC32MX 10位模数（Analog-to-Digital，A/D）转换器（或ADC）具有以下特性：
本文引用地址: http://www.21ic.com/app/mcu/201807/781873.htm
?逐次逼近寄存器（Successive Approximation Register，SAR）转换
?最多16个模拟输入引脚
?外部参考电压输入引脚
?一个单极性差分采样/保持放大器（Sample-and-Hold Amplifier，SHA）
?自动通道扫描模式
?可选择的转换触发源
?16字的转换结果缓冲区
?可选择的缓冲区填充模式
?8个转换结果格式选项。
用户可以选择整数、有符号整数、小数或有符号小数作为16位或32位结果。
?可在CPU SLEEP（休眠）和IDLE（空闲）模式下工作

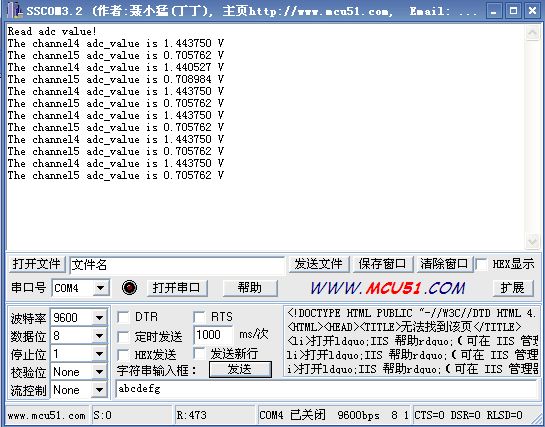

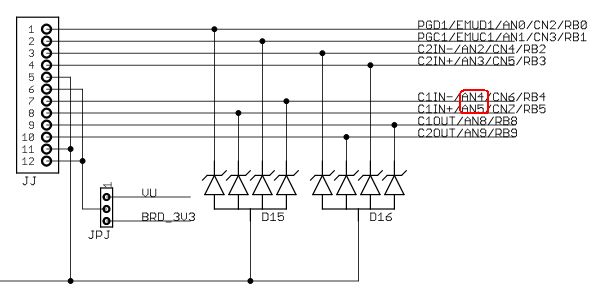

使用到的库函数有：OpenADC10；SetChanADC10；EnableADC10；ReadADC10非常简单，PIC32库函数做的太集成了，我们只需要配置下可以了，下面我们以每秒实现采集模拟端口4和5的模拟输入电压，并且打印到串口上。
