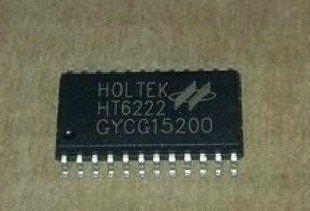

HT6222红外遥控芯片接收程序 -

本文引用地址: http://www.21ic.com/app/mcu/201705/717471.htm

本文介绍了HT6222红外遥控芯片接收程序的应用过程

 /*************************************************************

红外线遥控器按键检测程序.

通过检测两次下降沿之间的时间差判断接受到的数据位.

已经通过了测试,能够正确区分出32bit数据的遥控器按键键值.

具有数据重发功能,但是数据的重发有点频繁.

使用晶震频率为11.0592MHz,所有定时值都是基于这个频率计算.

占用很少量的CPU时间,使用了外部中断0接受数据,定时器0进行计数,

定时器1作为串口的波特率发生器(Band = 9600).

主函数会使MCU进入低功耗模式,如需加入自己的代码需要屏蔽此功能.

状态机:

1.如果时间差=0,由空闲态进入接受态

2.如果时间差>1ms and <1.3ms,收到数据0

3.如果时间差>2ms and <2.5ms,收到数据1

4.如果时间差>13.2ms and <13.8ms,收到开始位

5.如果时间差>12.2ms and <12.8ms,收到停止位(没有检测)

6.如果时间定时器溢出(时间差>20ms),进入空闲状态

*************************************************************/

// 本程序 可以说是状态机的典范 //

//

//--------------------------------------------------------------------------//

// //

// (c) Copyright 2001-2003 xuwenjun //

// All Rights Reserved //

// V1.00 //

//--------------------------------------------------------------------------//

//标　题: Ir_6222遥控芯片接收程序 //

//文件名: ir_6222.c //

//版　本: V1.00 // //

//描　述: Ir_6222遥控芯片接收程序 //

//--------------------------------------------------------------------------//

//老版本: 无 老版本文件名: //

//

//描　述: Ir_6222遥控芯片接收程序 //

// 当ykok=1时,ykcode中的数据就是接收到的遥控码(14位的最后8位) //

//--------------------------------------------------------------------------//

//占用以下资源: //

// 1. 遥控使用外部中断0,接P3.2口 //

// 2. 遥控使用定时计数器1 //

// 3. 5.1字节data RAM //

// 4. 293字节 code ROM //

//--------------------------------------------------------------------------//

#i nclude

#i nclude "Ir_6222.h" // ht6222函数原型: 公用函数

//#i nclude "xwj_4led.h" // 四位LED显示模块 //

//#i nclude "xwj_pcf8566.h" // I2C总线LCD8566函数声明 //

//#i nclude

//--------------------------------------------------------------------------//

#define TIME_0_00MS 0x0000

#define TIME_1_00MS 0x039a

#define TIME_1_13MS 0x0480

#define TIME_2_00MS 0x0733

#define TIME_2_50MS 0x0900

#define TIME_13_2MS 0x2ecd

#define TIME_20_0MS 0x47ff

#define TIME1_LOAD (0xffff - TIME_20_0MS)

bit running;

long Irbuf;

unsigned char Irdat;

bit Irok;

void IrInit(void) //遥控接收初始化

{

//-----init TIME1----

TMOD |= 0x10; //TMOD T0,T1均选用方式1(16位定时)

TH1 = TIME1_LOAD >> 8;

TL1 = TIME1_LOAD & 0xff;

// SCON=0x00;

IP|=0x01; //SETB INT0 中断优先

TCON |= 0x41; //TCON EX0下降沿触发,启动T1 //

TR1 = 1;

IE|=0x89; //SETB EX0 0x1 外部中断 0 允许

//SETB ET0 0x8 定时器 1 中断允许

//SETB EA 0x80 开中断

}

unsigned char IrGetcode(void) //返回遥控码

{

Irok=0;

return(Irdat);

}

bit IrTest(void) //检查有无遥控信号

{

return(Irok);

}

void int0_isr(void) interrupt 0 //遥控使用外部中断0,接P3.2口

{

unsigned int timer;

TR1 = 0;

timer = ((TH1 << 8) | TL1) - TIME1_LOAD;

TH1 = TIME1_LOAD >> 8;

TL1 = TIME1_LOAD & 0xff;

TR1 = 1;

if (timer > TIME_1_00MS && timer < TIME_1_13MS) //data 0

Irbuf = (Irbuf << 1) & 0xfffffffe;

else if (timer > TIME_2_00MS && timer < TIME_2_50MS) //data 1

Irbuf = (Irbuf << 1) | 0x00000001;

else if (timer == TIME_0_00MS || timer > TIME_13_2MS)

Irbuf = 0x0000;

running = 1;

}

void time1_isr(void) interrupt 3 //遥控使用定时计数器1

{

// EA = 0;

// TR1 = 0;

TH1 = TIME1_LOAD >> 8;

TL1 = TIME1_LOAD & 0xff;

// if ((((Irbuf >> 24) & 0xff) == (~((Irbuf >> 16)) & 0xff)) &&(((Irbuf >> 8) & 0xff) == (~((Irbuf >> 0)) & 0xff)))

if (((Irbuf >> 8) & 0xff) == ((~(Irbuf >> 0)) & 0xff))

{

Irdat = (Irbuf>>8) & 0xff;

Irok = 1;

// pcf8566_showhh(Irdat);

}

else if(Irbuf == 0x00 && Irok == 1)

;

// pcf8566_showhh(Irdat);

else

Irok = 0;

// IE0 = 0;

// EA = 1;

running = 0;

}

/*

// HT6222测试主函数内容

main()

{

IrInit();

led_test(); //4LED测试函数

for(;1;) //主程序

{

if (IrTest())

led_showhh(IrGetcode());

led_delay(10);

}

}

*/
