SIM900A与网络调试助手进行TCP收发通信 -

硬件平台：正点原子ATK-SIM900A GSM/GPRS模块开发板

本文引用地址: http://www.21ic.com/app/mcu/201806/764516.htm

软件平台：PC端串口调试工具&网络调试工具

测试目的：测试开发板GPRS功能、熟悉AT指令

1.设置网络

因为我这里是通过路由器上网，所以要先进行一些设置。

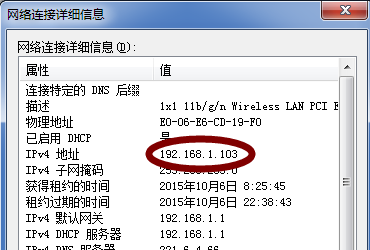

先查看自己本机IP，这里是192.168.1.103，如图1.

图1

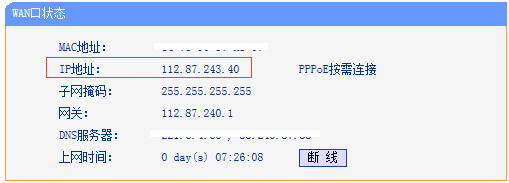

通过自己的路由器，查看本机对外的IP，如图2.

图2

路由器的设置里面有一项“转发规则”，如图3，选择“DMZ主机”。

图3

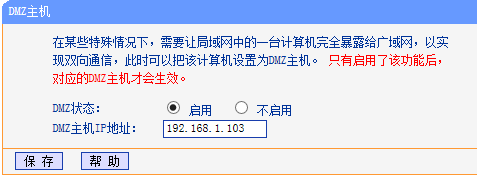

在“DMZ主机”中，启动DMZ主机状态，将DMZ主机IP设置为前面查到的192.168.1.103，然后保存，如图4.

图4

这样就把本机的IP映射到外网上，就可以从外网直接访问自己的电脑。

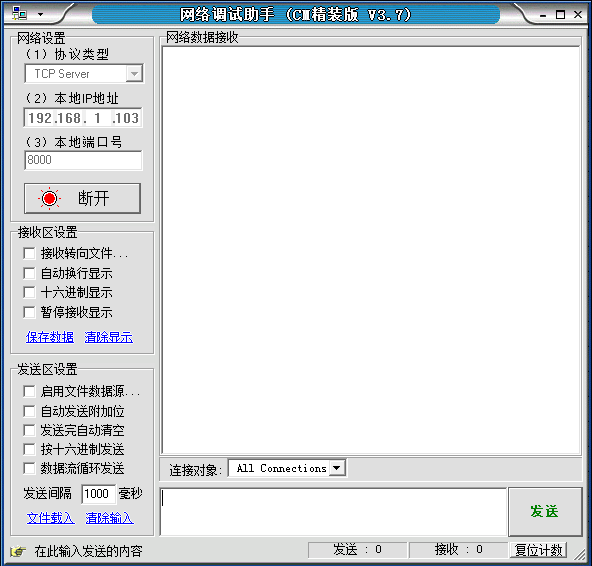

2.打开网络调试工具，选择协议类型为“TCP Server”，本地端口号可以设置为“8000”，点击连接，如图5所示。

图5

3.发送AT指令进行GPRS测试

在连接好硬件后，可以先发送ATE0指令关掉回显。

1）AT+CGCLASS=”B”

设置GPRS移动台类型为B.

收到回复OK，表示设置成功。

2）AT+CGDCONT=1,”IP”,”CMNET”

定义PDP上下文，设置PDP上下文标志为1，IP协议，接入点为CMNET.

收到OK，表示成功。

3）AT+CGATT=1

附着GPRS

收到OK，表示成功。

4）AT+CIPCSGP=1,”CMNET”

设置GPRS连接，接入点为CMNET.

收到OK，表示成功。

5）AT+CLPORT=”TCP”,”2000”

设置本地TCP端口为2000.

收到OK，表示成功。

6）AT+CIPSTART=”TCP”,”112.87.243.40”,”8000”

启动连接到PC，IP和端口为前文所述。

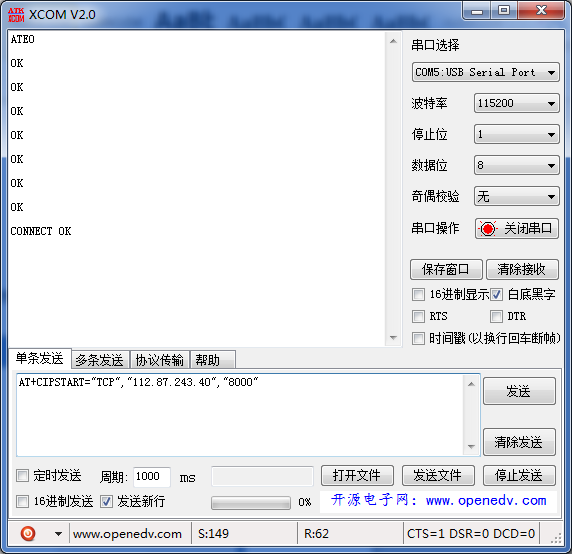

等待一会儿，收到CONNECT OK，这时，表明开发板已经通过GPRS与PC建立连接。如图6所示。

图6

7）在串口工具中通过下面的指令发送数据

首先发送AT+CIPSEND

这时收到回复>

发送一组字符（不发送新行）：Hello SIM900A!

然后，以16进制方式发送1A，即发送0x1A

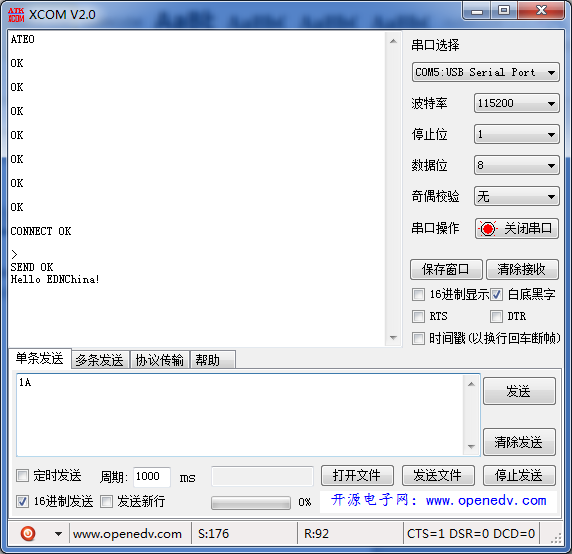

收到回复SEND OK，表示发送成功，如图7所示。

图7

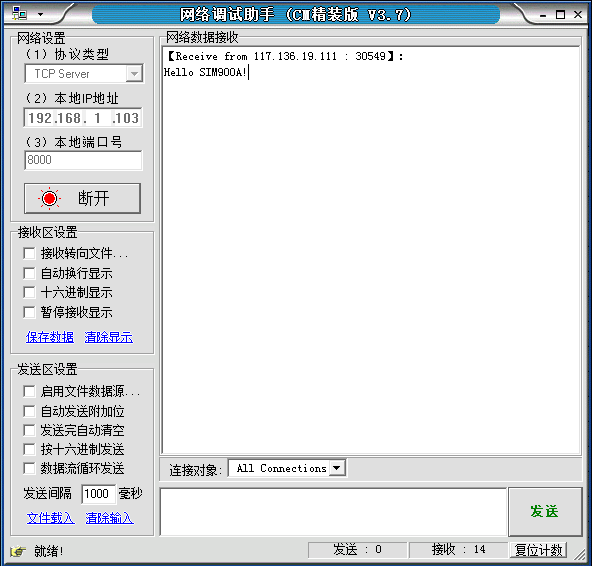

这时网络调试工具收到刚发送那串字符，如图8，【Receive from 117.136.19.111 : 30549】这是由网络调试工具自动加上的信息，表示开发板上SIM900A模块的IP为117.136.19.111，端口为30549.

图8

这时通过网络调试工具发送一串字符Hello EDNChina

接着在串口调试工具端可以收到这组字符，如图9所示。

图9

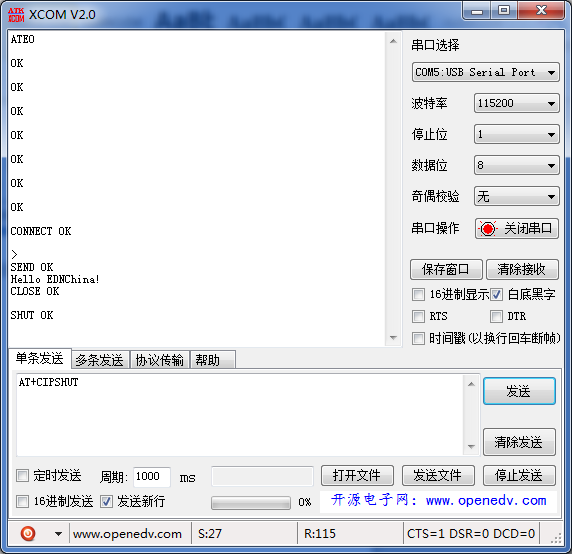

最后关闭TCP连接，先发送AT+CIPCLOSE=1，再发送AT+CIPSHUT，如图10所示。
